MCCB hay cầu dao dạng khối là bộ ngắt mạch được dùng để bảo vệ điện, có khả năng tự động ngắt mạch điện khi xuất hiện lỗi trong hệ thống. Đây là một trong những thiết bị quan trọng trong mạng lưới điện hạ thế, có thể thay thế cho cầu chì truyền thống.
MCCB NM8N CHINT là giải pháp hoàn hảo cho các tòa nhà chung cư, công trình lớn yêu cầu nhiều tính năng ưu việt hơn so với các dòng sản phẩm truyền thống. Cùng CHINT tìm hiểu thông tin chi tiết về cầu dao tự động dạng khối NM8N trong bài viết dưới đây.
Bài viết liên quan:
- Sự khác biệt giữa MCB, MCCB, RCB, RCD, RCCB, RCBO
- Xu hướng sử dụng cầu dao tự động dạng khối MCCB tại các căn hộ, tòa nhà
- Thiết bị cầu dao tự động cho gia đình – CHINT Việt Nam

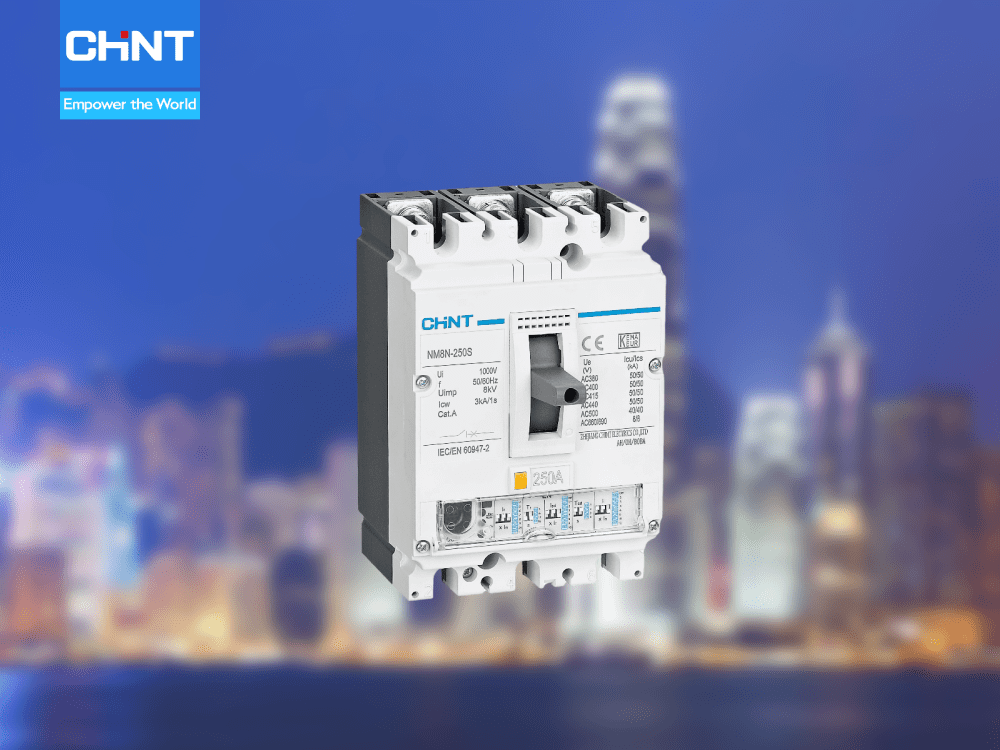

MCCB NM8N của CHINT được nhiều khách hàng lựa chọn sử dụng
1. Tổng quan về sản phẩm MCCB NM8N
MCCB NM8N (Moulded Case Circuit Breakers) là cầu dao tự động dạng khối có công dụng đóng ngắt mạch điện 1 hoặc 3 pha, bảo vệ dòng điện trong các trường hợp quá tải, sụt áp mạch điện, ngắn mạch, thấp áp cho động cơ. Sản phẩm có chức năng bảo vệ hệ thống phân phối điện, bảo vệ dòng rò, động cơ và cách ly mạch điện.
1.1. Cấu trúc
MCCB NM8N có nhiều loại riêng biệt, tùy thuộc vào cường độ dòng điện và điện áp. Tuy nhiên, về cơ bản cầu dao tự động dạng khối đều có cấu tạo bao gồm:
- Phần khung
Phần khung có công dụng bảo vệ các bộ phận bên trong thiết bị khỏi quá trình ngắt mạch và tác động bên ngoài. Vỏ khung được làm từ vật liệu cách nhiệt nhằm ngăn chặn các sự cố rò điện, giật điện.
- Cơ cấu truyền động đóng cắt
Đây là phương thức mở hoặc đóng cầu dao, gồm cơ chế cắt bằng tay và cắt bằng cơ điện. Cơ chế cắt bằng cơ điện sẽ phù hợp với những dòng điện cường độ lớn trên 1000A. Trong khi đó, cơ chế cắt bằng tay dùng được cho cường độ điện nhỏ hơn 600A.
- Bộ phận tiếp điểm
Bộ phận tiếp điểm có khả năng xử lý sự cố quá tải dòng và ngắn mạch, cho phép điện chạy qua khi cầu dao đang đóng. Khi dòng điện vượt quá mức cho phép, các điểm tiếp xúc sẽ tăng nhiệt và mở rộng đến khi được mở hoàn toàn. Giống với các loại Aptomat khác, MCCB CHINT có 2 hoặc 3 cấp tiếp điểm. Trong đó:
- Loại 2 cấp tiếp điểm: gồm tiếp điểm chính, tiếp điểm hồ quang.
- Loại 3 cấp tiếp điểm: gồm tiếp điểm chính, phụ và tiếp điểm hồ quang.
Khi mạch đóng, tiếp điểm hồ quang tự động đóng trước, sau đó đến tiếp điểm phụ và tiếp điểm chính. Ngược lại, khi mạch ngắt, thứ tự mở sẽ là tiếp điểm chính, tiếp điểm phụ và tiếp điểm hồ quang.
- Buồng dập hồ quang
Buồng dập hồ quang có tác dụng ngăn quá trình phóng điện tự lực xảy ra khi tiếp điểm mở trong quá trình ngắt mạch. Buồng được chia thành nhiều ngăn hồ quang nhỏ, giúp rút ngắn thời gian dập. CHINT Việt Nam có 2 loại buồng dập phổ biến là buồng dập hở cho dòng điện trên 50kA và buồng dập nửa kín cho dòng điện dưới 50kA.
- Móc bảo vệ
Móc bảo vệ có nhiệm vụ bảo vệ thiết bị điện khỏi sự cố quá tải và ngắt mạch. Các bộ phận chính bao gồm móc bảo vệ quá dòng, móc điện tử, móc rơ – le nhiệt, móc bảo vệ sụt áp.
Thiết bị cầu dao tự động MCCB NM8N tại CHINT
Mỗi một bộ phận đều có vai trò khác nhau, song nhiệm vụ chung đều là ngắt điện kịp thời khi cường độ dòng điện tăng đột ngột. Bộ phận tiếp điểm thường có tuổi thọ giới hạn, phụ thuộc phần lớn vào số lần tiếp xúc hiện tượng hồ quang điện. Sau một thời gian, tiếp điểm có thể bị mài mòn gây ảnh hưởng tới chức năng của móc bảo vệ, cần được thay thế kịp thời để không ảnh hưởng tới hoạt động của cầu dao.
1.2. Thông số
- Số cực: 1, 2, 3, 4 cực
- Khả năng tự điều chỉnh dòng làm việc định mức:
- MCCB có In ≤ 315A: 0.7 – 1.0 với chức năng cắt TM
- MCCB có In > 315A: 0.4 – 1.0 với chức năng cắt EN
- Điện áp làm việc định mức của thiết bị (Ue) (1 pha / 3 pha): 380/400/415, 440, 500, 600/690
- Dòng điện làm việc liên tục định mức (In): 10~1600A
- Khả năng cắt dòng ngắn mạch tới hạn định mức (Icu) ở điện áp làm việc định mức lên đến 150kA
- Ics = 100% Icu
- Đầy đủ loại lắp đặt: Cố định, Cắm, Di động
- Lựa chọn bảo vệ đầy đủ: Long, Short, Instantaneous, Ground
- Truyền thông: Modbus RS485 cho IoT/SCADA
- Tiêu chuẩn: IEC/EN 60947-2
1.3. Chứng chỉ

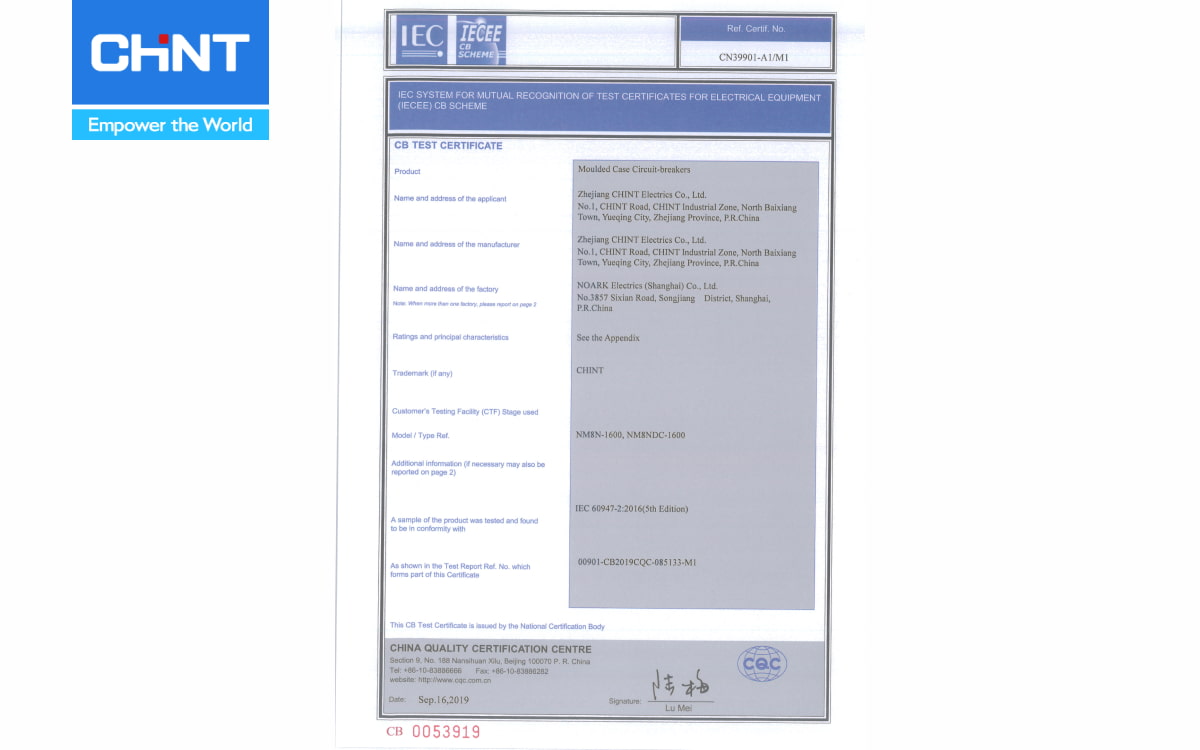

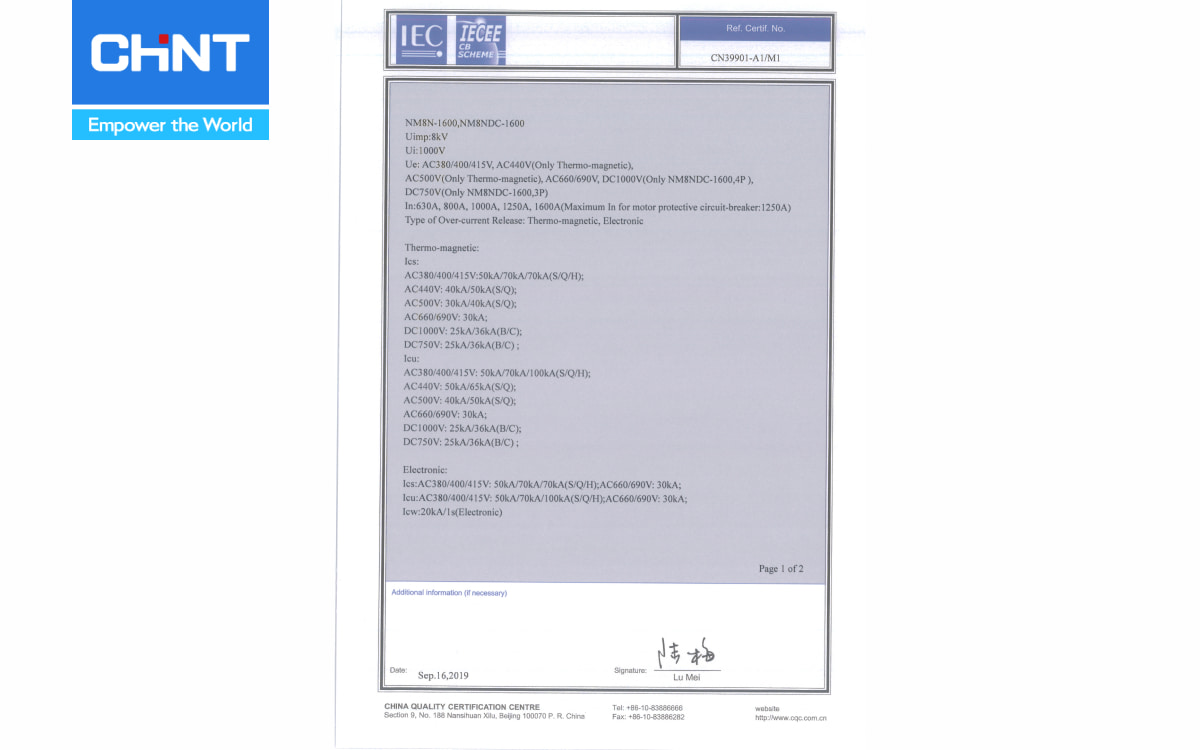

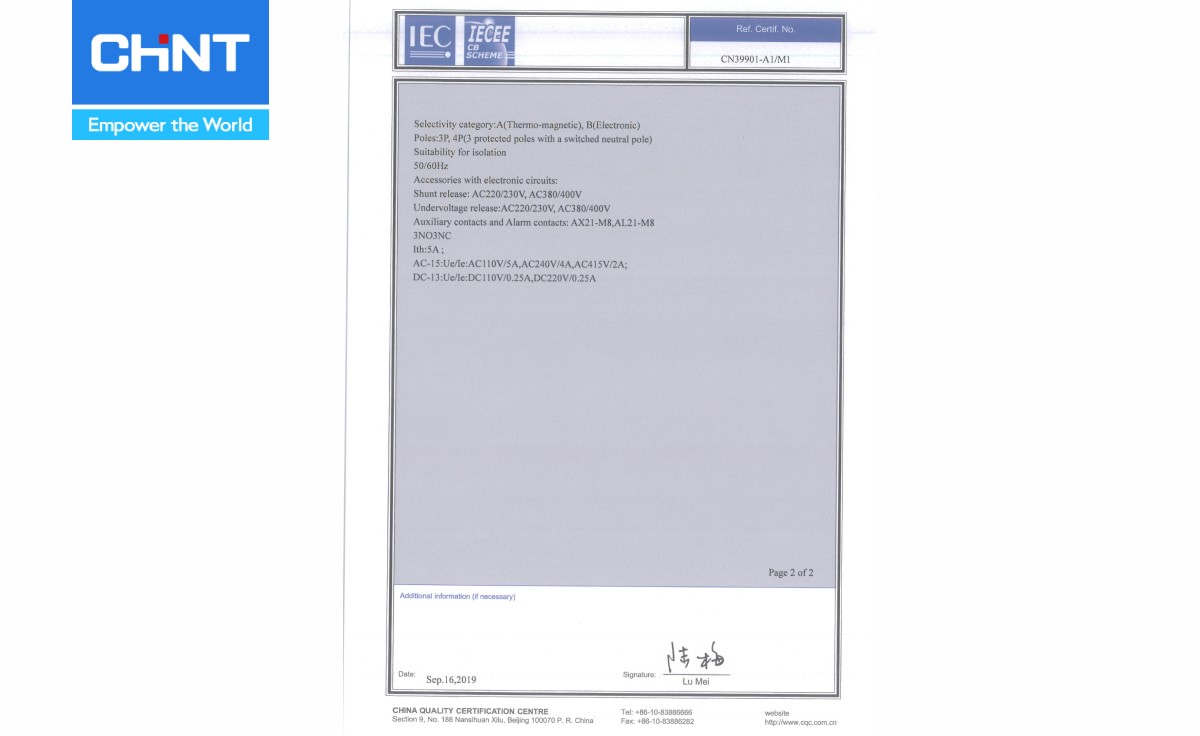

Sản phẩm MCCB NM8N của CHINT đã được cấp giấy chứng chỉ công nhận IEC (Uỷ ban Kỹ thuật Điện Quốc tế) về IECEE – Hệ thống thử nghiệm và chứng nhận sự phù hợp toàn cầu cho các thiết bị – linh kiện kỹ thuật điện.
2. Đặc điểm nổi bật của MCCB NM8N
- Cầu dao sử dụng cho mạch điện AC 50/60Hz, điện áp từ AC690V và hệ thống DC từ DC1000V trở xuống, dòng điện từ 16A – 1600A
- Thiết kế đạt tiêu chuẩn:
- IEC 60947-1: Quy tắc chung cho các thiết bị đóng cắt, điều khiển hạ áp
- IEC 60947-2: Thiết bị đóng cắt, điều khiển hạ áp
- IEC 60947-3: Thiết bị đóng cắt điện áp thấp, thiết bị điều khiển công tắc, bộ ngắt kết nối và thiết bị kết hợp cầu chì
- IEC 60947-4-1: Khởi động từ và bộ khởi động động cơ (gồm bộ bảo vệ động cơ) dùng cho các thiết bị đóng cắt và điều khiển hạ áp
- Sản phẩm có khả năng chịu đựng điều kiện của môi trường khắc nghiệt
- Nhiệt độ hoạt động và lưu trữ là – 40°C ~ + 70°C
- Độ cao: ≤ 2000m
- Cấp ô nhiễm: Cấp 3
- Mức độ bảo vệ IP: IP40
- Độ ẩm tương đối không vượt quá 50% ở nhiệt độ tối đa +40°C, cho phép độ ẩm tương đối cao hơn tại điều kiện nhiệt độ thấp hơn
3. Vì sao nên lựa chọn MCCB NM8N của CHINT
Cầu dao tự động đóng vai trò quan trọng trong mạng lưới điện hạ thế, tránh được các trường hợp đáng tiếc do sự cố điện xảy ra. Trên thị trường có rất nhiều dòng sản phẩm với mức giá và chất lượng khác nhau. Người dùng nên lựa chọn các thương hiệu uy tín, có nguồn gốc rõ ràng để đảm bảo chất lượng sản phẩm.
MCCB NM8N của CHINT là dòng sản phẩm tiên tiến hàng đầu, ứng dụng khoa học công nghệ hiện đại nhất, phù hợp với các dự án cao cấp đòi hỏi thông số kỹ thuật cao như khu công nghiệp, tòa chung cư hay trung tâm thương mại (các công trình có mạch tải lớn).

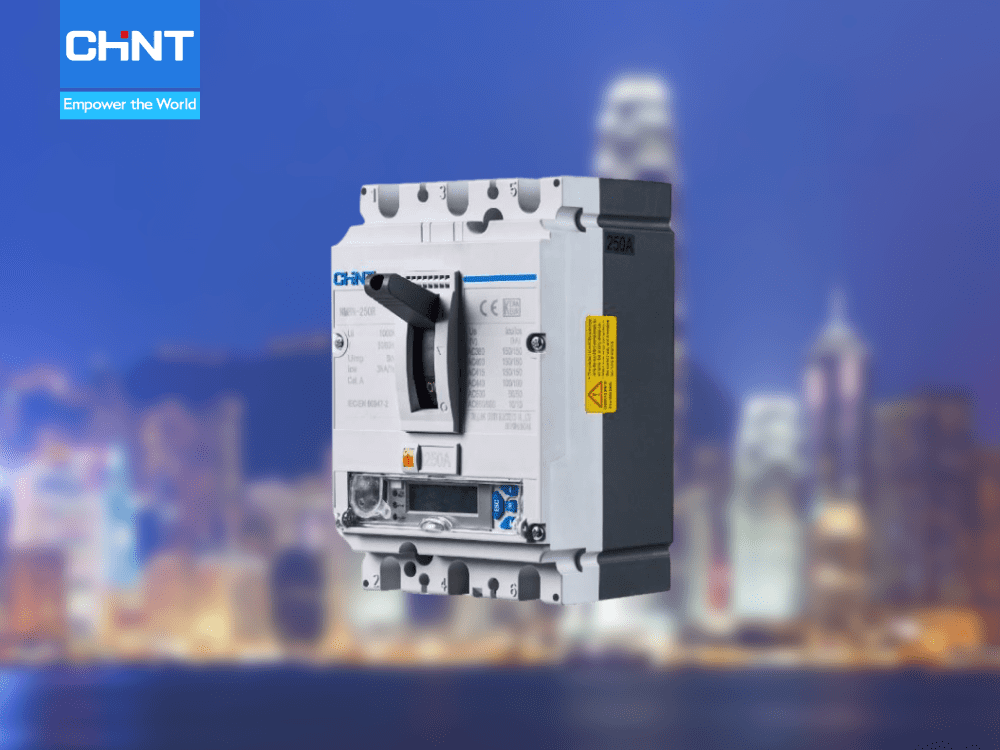

MCCB NM8N của CHINT Global là giải pháp hàng đầu cho sự an toàn của hệ thống điện
Thiết bị sử dụng nhựa ABS chất lượng cao, có trang bị Chip IC với khả năng phát hiện dòng điện rò rỉ tốt hơn các loại sử dụng cuộn từ khi so sánh dòng điện chênh lệch.
MCCB NM8N hoạt động ổn định liên tục 24/24, có thể phát hiện nhanh chóng, kịp thời các sự cố điện. Ngay khi phát hiện sự bất thường, cầu dao sẽ tự động cắt ngay lập tức và cách ly mạch điện.
Sản phẩm có thiết kế thông minh, nhỏ gọn, dễ ứng dụng trong mọi mạng lưới điện từ những công trình lớn đến các hộ gia đình. Ngoài ra, cầu dao NM8N cũng được thiết kế chắc chắn, đáp ứng tiêu chuẩn quốc tế về độ an toàn, độ bền gấp 2, 3 lần so với cầu dao truyền thống, có thể hoạt động ở môi trường khắc nghiệt trong thời gian dài.
Lựa chọn MCCB NM8N của CHINT chính là giải pháp tốt nhất cho người dùng, đem đến hiệu quả cao với mức chi phí tiết kiệm.
4. Video giới thiệu MCCB NM8N
Để có cái nhìn chi tiết hơn về cấu tạo cũng như chức năng của sản phẩm cầu dao tự động NM8N, mời Quý khách hàng tham khảo video dưới đây:
MCCB NM8N của CHINT mang tới giải pháp an toàn và đáng tin cậy cho khách hàng
5. Các thông tin khác
Thiết bị cầu dao tự động dạng khối NM8N của CHINT được đánh giá là giải pháp hoàn hảo cho sự an toàn của hệ thống điện dân dụng, được ứng dụng rộng rãi cho mọi loại công trình.
Bài viết trên đã cung cấp thông tin chi tiết về sản phẩm MCCB NM8N, hy vọng có thể giúp bạn lựa chọn sản phẩm phù hợp.
