Nguyên Tắc Lắp Đặt Hệ Thống Điện Dân Dụng Bạn Cần Biết Rõ

Hệ thống điện dân dụng là yếu tố quan trọng giúp con người thực hiện các hoạt động trong quá trình sinh hoạt hàng ngày, kinh doanh, sản xuất… Bên cạnh đó, điện dân dụng còn thúc đẩy quá trình công nghiệp hóa, hiện đại hóa diễn ra nhanh chóng, hòa nhập với sự phát triển của xã hội.

Vậy quy trình lắp đặt hệ thống ra sao? Cần lưu ý gì khi thi công? Cùng CHINT tìm hiểu vấn đề này qua bài viết dưới đây.

Bài viết liên quan:

Những nguyên tắc khi thi công lắp đặt hệ thống điện dân dụng

Mục lục

1. Cần chuẩn bị những gì trước khi lắp hệ thống điện dân dụng?

Để bắt đầu thực hiện các bước lắp hệ thống điện dân dụng, bạn cần trang bị dụng cụ, vật liệu và sơ đồ thiết kế mạch điện. Dưới đây là một số thiết bị cần thiết và quy trình vẽ sơ đồ mạch điện khi thi công hệ thống điện.

Các dụng cụ cần thiết khi lắp thiết bị điện gia đình:

1 chiếc kìm cắt dây
1 chiếc kìm mỏ nhọn
1 con dao nhỏ
1 máy khoan tay
Các loại tua vít có nhiều kích thước khác nhau, từ to, nhỏ cho đến vừa
1 chiếc bút thử điện
1 chiếc búa cầm tay
1 cuộn thước dây

Vật liệu được sử dụng cách/ đấu hệ thống điện dân dụng:

1 cuộn băng dính cách nhiệt
1 cuộn giấy giáp

Các bước thiết kế sơ đồ mạch điện:

Bước 1: Vẽ đường dây nguồn
Bước 2: Xác định vị trí lắp đặt bảng điện và bóng đèn
Bước 3: Xác định vị trí các thiết bị trên bảng điện
Bước 4: Vẽ nối đường dây dẫn điện theo sơ đồ nguyên lý

2. Quy trình thi công khi lắp đặt hệ thống điện dân dụng

Quá trình thi công hệ thống điện đòi hỏi khả năng tính toán chính xác, lựa chọn thiết kế phù hợp với nhu cầu sử dụng nhằm đảm bảo sự an toàn và tính tiện nghi. Áp dụng quy trình thực hiện khoa học, hợp lý giúp việc lắp đặt hệ thống điện dân dụng diễn ra nhanh chóng, tối ưu thời gian và tiết kiệm chi phí thực hiện.

Dưới đây là quy trình thực hiện các hoạt động lắp đặt hệ thống điện.

Quy trình lắp đặt hệ thống điện dân dụng

2.1. Quy trình lắp đặt hệ thống điện âm tường

Bước 1: Xác định vị trí lắp đặt phù hợp với chiều cao, chiều dài và chiều rộng của hệ thống điện dân dụng trong công trình
Bước 2: Thiết kế sơ đồ hệ thống đường đi của ống dây điện
Bước 3: Tạo rãnh tường để lắp đặt ống điện bằng phấn/ bút và máy cắt
Bước 4: Đi đường ống dây điện
Bước 5: Luồn dây điện vào trong ống
Bước 6: Trám lại bề mặt tường

2.2. Quy trình lắp đặt hệ thống ống điện âm sàn bê tông

Bước 1: Dùng nước sơn xác định vị trí hộp trung gian trên sàn cốt pha
Bước 2: Lắp đặt hộp trung gian tại vị trí đã chỉ định
Bước 3: Dùng ống điện nối các hộp, tạo thành đường dẫn ống dây điện nguồn cho các thiết bị
Bước 4: Đổ bê tông sàn (lưu ý: không cho ống điện bị dẹp, bị vỡ hay biến dạng làm mất liên kết đường dẫn)

2.3. Quy trình lắp đặt hệ thống mạng cáp

Bước 1: Lựa chọn loại mạng cáp, chiều dài và hướng đi của cáp
Bước 2: Xác định vị trí và độ cao lắp đặt giá đỡ mạng cáp (khoảng cách từ 1.3 – 1.5m)
Bước 3: Kết nối mạng cáp và bề mặt sàn bằng cáp đồng bọc PVC

2.4. Quy trình lắp đặt hệ thống dây dẫn điện

Bước 1: Xác định vị trí thi công
Bước 2: Cho dây nylon vào ống điện và kéo dây
Bước 3: Kết hợp các các dây vào từng tuyến theo màu, theo pha

2.5. Kiểm tra dây và lắp thiết bị điện

Bước 1: Kiểm tra nguồn điện
Bước 2: Tiến hành lắp đặt và kết nối dây dẫn điện với thiết bị điện

2.6. Thiết kế tủ điện

Bước 1: Lập kế hoạch tính toán thông số kỹ thuật và lựa chọn thiết bị điện
Bước 2: Vẽ sơ đồ thiết bị điện và sơ đồ nguyên lý hoạt động của tủ điện
Bước 3: Lắp đặt vỏ tủ điện (hay còn gọi là mặt cách tủ)
Bước 4: Bố trí các thiết bị trong tủ
Bước 5: Kết nối dây điện của hệ thống tủ điện với nhau
Bước 6: Kiểm tra và chạy thử hệ thống tủ điện

2.7. Kiểm tra, nghiệm thu tất cả hệ thống

Sau khi hoàn thành các bước trên, hệ thống điện đã được hoàn thành. Tuy nhiên, để đáp ứng hoàn hảo nhu cầu về độ an toàn và tính thẩm mỹ của thiết bị, bạn nên kiểm tra, rà soát lại các khâu thi công trong hệ thống.

3. Những lưu ý khi thi công hệ thống điện dân dụng

Để sở hữu một mô hình kiến trúc có “diện mạo” đẹp mắt, bạn nên lựa chọn sơ đồ thiết kế có sự kết hợp hài hòa giữa ốp lát, lắp đặt dây điện,… Ngoài ra, cách lắp đặt hệ thống điện khoa học, thông minh còn giúp tối ưu diện tích sử dụng, gia tăng mặt thoáng cho các công trình.

Bảo quản vật tư kỹ lưỡng trong quá trình lắp đặt không chỉ đảm bảo tính bền vững của thiết bị mà còn tiết kiệm chi phí và thời gian sửa chữa điện.

Bên cạnh đó, việc lựa chọn loại ống luồn dây điện phù hợp cũng là điều quan trọng khi lắp hệ thống điện thông minh để bảo vệ an toàn cho người sử dụng. Dưới đây là một số loại ống dây điện an toàn được sử dụng phổ biến trong các công trình:

Ống thép luồn dây điện RSC
Ống thép luồn dây điện IMC
Ống luồn dây điện nhựa uPVC

4. Một số thiết bị điện CHINT phù hợp trong lắp đặt hệ thống

Hiện nay, thiết bị điện đang được sản xuất và bày bán với nhiều mẫu mã và chủng loại khác nhau. Bên cạnh đó, bảng giá thiết bị điện dân dụng cũng khá “mềm”. Chỉ với mức giá vài trăm nghìn, bạn đã có ngay các thiết bị điện CHINT chất lượng.

Tuy nhiên, để chọn ra một thiết bị đảm bảo chất lượng, tính bền vững cao và dễ sử dụng không phải là điều dễ dàng. CHINT được đông đảo khách hàng biết đến là nhà cung cấp thiết bị điện dân dụng chất lượng với mức giá hợp lý.

Dưới đây là một số thiết bị điện tại CHINT phù hợp để lắp đặt hệ thống đang được bán chạy:

4.1. Tủ điện căn hộ thông minh Wpanel

Tủ điện căn hộ thông minh Wpanel sở hữu đa dạng tính năng

Tủ điện Wpanel là hệ thống tủ điện dành cho các căn hộ, mô hình nhà thông minh. Với thiết kế đề cao tính thẩm mỹ và nhiều tiện ích vượt trội, tụ điện căn hộ thông minh Wpanel đáp ứng mọi nhu cầu sử dụng về cuộc sống đầy đủ tiện nghi, an toàn và hiện đại.

Hệ thống tủ điện Wpanel có chức năng bảo vệ ngắn mạch, quá tải, quá áp và thấp áp. Đồng thời, để đảm bảo quá trình sử dụng tốt và hạn chế sự cố cháy nổ, Wpanel có thể đo lường dòng điện, điện áp và công suất hiệu dùng của từng thiết bị.

Ưu điểm nổi bật của sản phẩm này là dễ dàng điều khiển đóng ngắt các thiết bị điện qua máy tính bảng và điện thoại thông minh. Đặc biệt, tủ điện Wpanel CHINT Việt Nam còn có thể phát hiện lỗi, sự cố, thông tin số điện trên hệ thống và báo về trung tâm điều khiển và màn hình tụ điện, giúp khách hàng nhận biết thông tin kịp thời.

Ngoài ra, với thiết kế hiện đại theo nhiều phiên bản khác nhau như mặt tráng gương, tráng viền; màn hình cảm ứng cho phép điều khiển và hiển thị trạng thái hệ thống báo lỗi; màu sắc phong phú… tụ điện căn hộ thông minh Wpanel mang đến đa dạng sự lựa chọn theo nhu cầu khách hàng.

4.2. CHINT MCB NXB-80

CHINT MCB NXB-80 được đánh giá cao về tính hiệu quả và độ bền vững

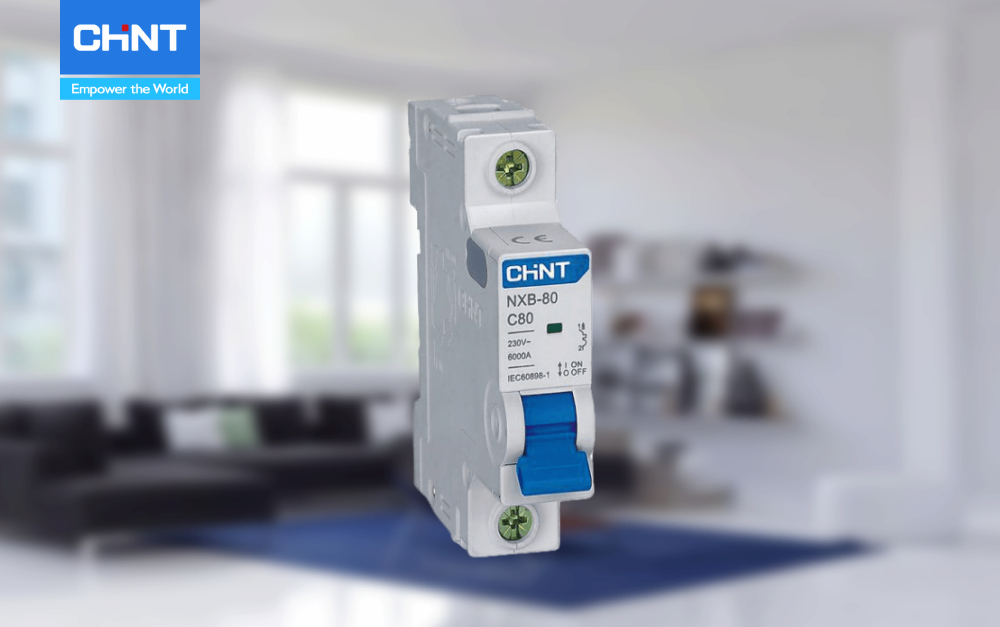

CHINT MCB NXB-80 là thiết bị cầu dao tự động dạng tép có chức năng đóng cắt và cách ly mạch điện. Được đầu tư bài bản với công nghệ hiện đại và tính năng tiên tiến nhất, CHINT MCB NXB-80 là loại aptomat được đánh giá cao về hiệu quả cũng như độ bền vững.

Thiết bị điện dân dụng này đảm nhận nhiệm vụ bảo vệ quá tải và ngắn mạch khi có sự cố điện xảy ra. Đồng thời, CHINT MCB NXB-80 hoạt động nhanh chóng, giúp đảm bảo an toàn cho các thiết bị trong hệ thống điện và người sử dụng.

CHINT MCB NXB-80 nổi bật với nhiều tính năng:

Ứng dụng tiêu chuẩn sản xuất tiên tiến nhất, đáp ứng đầy đủ nhu cầu sử dụng
Các chỉ số lớn, có thể hoạt động trong nhiều mạch điện khác nhau
Chất lượng hoạt động tốt, giúp nhanh chóng phát hiện các sự cố điện và an toàn cho thiết bị điện, người sử dụng
Độ bền cao, giúp tiết kiệm chi phí cho việc bảo trì hoặc thay mới thiết bị
Giá thành hợp lý, “mềm” hơn so với các thiết bị khác

4.3. RCBO NXBLE-32

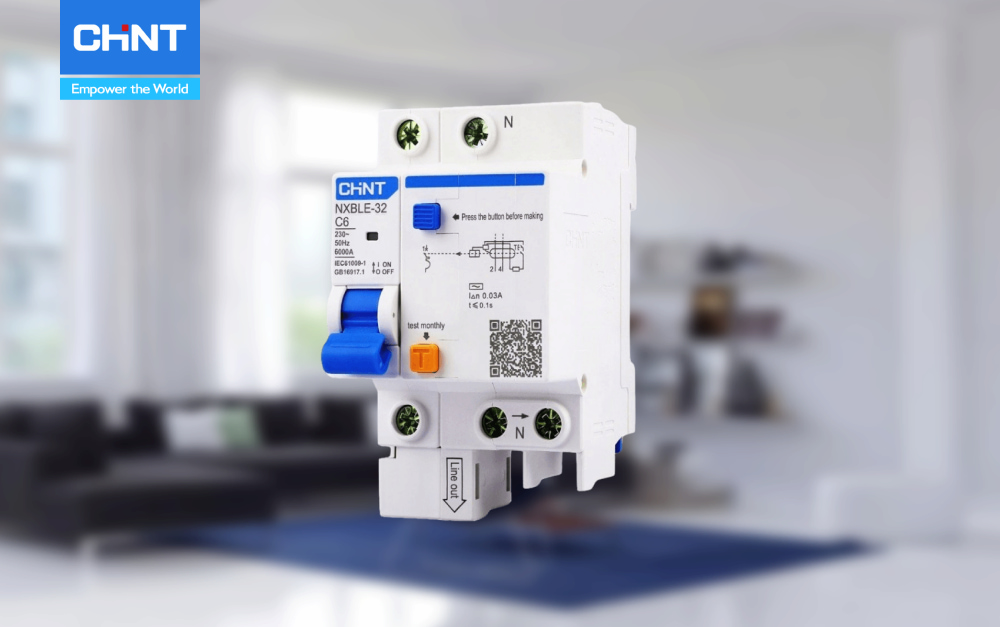

Là một trong những sản phẩm bán chạy tại CHINT, RCBO NXBLE-32 là thiết bị có chức năng bảo vệ người sử dụng trước các sự cố về điện giật.

Ngoài ra, thiết bị này còn bảo vệ, ngắt điện trong mạng lưới điện dân dụng, văn phòng và được dùng rộng rãi trong các mạch điều khiển của hệ thống điện công nghiệp.

Một số tính năng nổi bật của Aptomat RCBO NXBLE-32 như sau:

Tuổi thọ động cơ cao
Khả năng đấu nối linh hoạt
Chống quá tải, ngắn mạch
Chống rò rỉ điện
Lắp đặt cố định trên thanh rail
Hiệu quả hoạt động cao, chi phí tiết kiệm

RCBO NXBLE-32 giúp hạn chế sự cố rò rỉ điện

Là đơn vị chuyên cung cấp các giải pháp về thiết bị điện dân dụng, CHINT được nhiều doanh nghiệp tin dùng và bình chọn là thương hiệu hàng đầu thế giới, cam kết mang đến những sản phẩm đạt chuẩn, chất lượng nhất.

CHINT Việt Nam – Đơn vị phân phối thiết bị điện chất lượng

Với những chia sẻ về quy trình và lưu ý khi thi công, hy vọng bạn đã có thêm kinh nghiệm để lựa chọn vật liệu và biết cách lắp đặt hệ thống điện dân dụng. Liên hệ ngay với CHINT Global Việt Nam để được hỗ trợ, tư vấn và báo giá sản phẩm theo yêu cầu của bạn.

---------------------------------
