Máy cắt không khí ACB – thiết bị bảo vệ điện an toàn cho người dùng

Máy cắt không khí là một thiết bị đóng cắt phổ biến trong hệ thống mạng điện công nghiệp hoặc các tòa nhà lớn,  có vai trò bảo vệ mạch điện trong trường hợp ngắn mạch hay xảy ra tình trạng quá tải điện áp. Tuy nhiên, nhiều nhà thầu, doanh nghiệp chưa hiểu rõ về  công dụng và cách sử dụng sản phẩm này.

Vậy đâu là cách dùng máy đúng? Cấu tạo của thiết bị đóng cắt này ra sao? Hãy cùng CHINT tham khảo những thông tin chi tiết trong bài viết sau để sử dụng sản phẩm hiệu quả nhất.

Bài viết liên quan:

thong-tin-chi-tiet-ve-thiet-bi-cat-khong-khi-acb

Thông tin chi tiết về thiết bị cắt không khí ACB

1. Những thông tin cần biết về máy cắt không khí

1.1 Máy cắt không khí là gì?

Máy cắt không khí, viết tắt là ACB (Air Circuit Breaker) là thiết bị dùng để đóng cắt dòng điện nhằm bảo vệ người dùng trước hiện tượng quá tải và ngắn mạch. Máy có cấu tạo phức tạp nhưng lại dễ dàng sử dụng và có giá thành thấp hơn so với máy cắt chân không VCB (Vacuum Circuit Breakers).

1.2 Các chức năng chính của máy cắt không khí

Máy cắt ACB thường được dùng làm máy ngắt mạch chính cho hệ thống đường dây điện lớn ngoài trời. Bên cạnh đó, máy cắt không khí ACB còn giúp xử lý sự cố nhanh chóng, hoạt động ổn định và linh hoạt trong các khâu lắp đặt (trên tường hoặc các giá treo). Đây cũng là giải pháp bảo vệ an toàn cho mạng điện của tòa nhà.

Thiết bị có cấu tạo hợp kim bền, phù hợp lắp ngoài trời, chịu được điều kiện thời tiết khác nhau mà không bị gỉ sét. Sản phẩm được chế tạo trên dây chuyền máy móc hiện đại, sử dụng công nghệ tiên tiến nhất và đáp ứng nhiều tiêu chuẩn quốc tế. Do đó, khách hàng hoàn toàn yên tâm về chức năng và chất lượng của máy cắt không khí khi áp dụng cho công trình của mình.

1.3 Cấu tạo bộ phận của máy cắt không khí

Máy cắt không khí hoạt động dựa trên sự kết hợp của các bộ phận bên trong và bên ngoài thiết bị. Cụ thể như sau:

Bên ngoài thiết bị sẽ có nút điều khiển Bật và Tắt, chỉ báo tiếp điểm chính; Nuit 1 RST; chỉ báo cơ chế dự trữ năng lượng, đèn Led thông báo, bảng tên định mức; hệ thống điều khiển; tay cầm thiết bị; màn hình; nút nghỉ chuyển khi bị lỗi,…

cau-tao-may-cat-khong-khi-chint

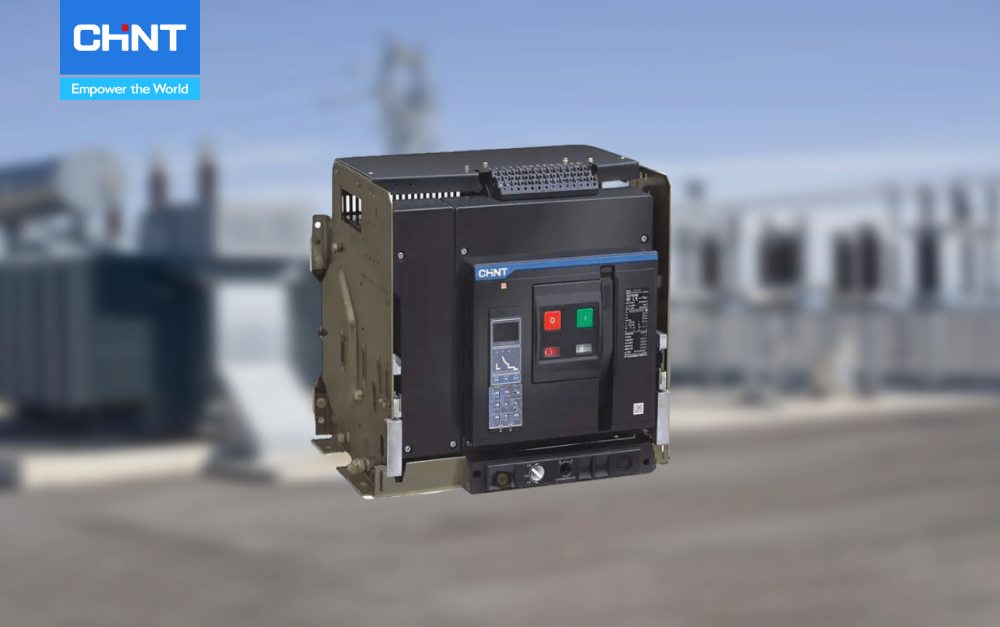

Cấu tạo máy cắt không khí CHINT

Trong máy cắt không khí sẽ gồm các bộ phận: Giá đỡ làm từ thép tấm; hộp cách điện; biến dòng; các đầu nối ngang; tiếp điểm chính, lò xo đóng, buồng phóng hồ quang, miếng cố định giữa tiếp điểm và hồ quang; tấm di chuyển hồ quang; nơi để đấu dây điện.

1.4 Nguyên lý hoạt động

Máy cắt không khí tuy có cấu trúc phức tạp nhưng nguyên lý hoạt động lại vô cùng đơn giản. Thiết bị vận hành bằng cách tiêu hao năng lượng dự trữ sẵn có và khi xảy ra sự cố, máy sẽ đẩy luồng không khí nén để dập tắt hồ quang, từ đó tạo tác động để đóng cắt.

nguyen-ly-hoat-dong-cua-may-cat-khong-khi

Nguyên lý hoạt động của máy cắt không khí

Thêm vào đó, khe máy cắt ACB có khả năng chịu được điện áp phục hồi của hệ thống. Thiết bị sẽ tự tạo ra điện áp hồ quang trong quá trình đóng ngắt mà không cần các nguồn khác cung cấp.

Máy cắt không khí dễ dàng hoạt động ở điện áp lên đến 1kV. Thiết bị có cấu tạo gồm dòng điện, tiếp điểm bằng đồng và tiếp điểm bổ sung có chất liệu carbon. Khi cầu dao điện mở, tiếp điểm chính sẽ mở. Lúc ấy, tiếp điểm hồ quang vẫn hoạt động bình thường cho đến khi xuất hiện quá trình phóng hồ quang.

1.5 Phân loại máy cắt không khí phổ biến trên thị trường

Hiện nay, có 3 loại máy khác nhau được nhiều doanh nghiệp sử dụng, bao gồm:

1.5.1. Máy thổi chéo ACB

Bộ ngắt mạch không khí Plain hoặc bộ thổi chéo kết nối trực tiếp với buồng có tiếp điểm xung quanh được gọi là máng vòng cung. Chúng có các tấm kim loại giúp tách hồ quang. Mỗi tấm ngăn sẽ hoạt động giống một máng vòng cung nhỏ.

Từ đó, máng hồ quang sẽ làm mát thiết bị và khiến cho điện áp hồ quang có cường độ cao hơn so với dòng điện của hệ thống. Vì vậy, dòng thiết bị này sẽ phù hợp cho các mạch có điện áp thấp.

may-cat-khong-khi-thoi-cheo-acb-chint

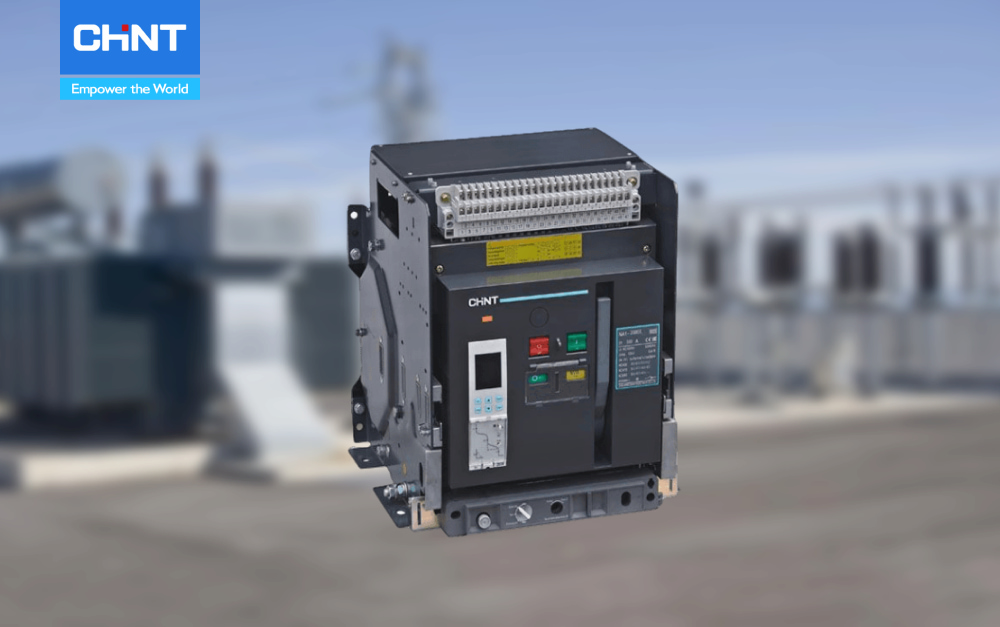

Máy cắt không khí thổi chéo ACB CHINT

1.5.2 Máy cắt dạng máy thổi từ tính

Khi xảy ra hiện tượng hồ quang, máy cắt không khí sẽ kiểm soát lượng từ tính để hồ quang trong thiết bị dập tắt. Cơ chế hoạt động của máy là: sử dụng từ trường trong dòng điện; các cuộn dây thổi những tiếp điểm đến nguồn điện cung cấp. Lúc này, dòng từ trường không kiểm soát sẽ dập tắt hồ quang.

1.5.3 Máy cắt dùng bộ ngắt mạch Air Chute

Thiết bị có cấu tạo gồm máng trượt và 2 loại tiếp điểm phổ biến, bao gồm: tiếp điểm chính và tiếp điểm phụ (tiếp điểm hồ quang).

Tiếp điểm chính có chất liệu động với các tấm bạc có điện trở thấp. Tiếp điểm phụ chế tạo từ hợp kim đồng, có khả năng chịu nhiệt tốt. Khi hoạt động, tiếp điểm phụ sẽ đóng – mở trước tiếp điểm chính để xử lý tình trạng hồ quang.

2. Ưu và nhược điểm của máy cắt không khí ACB

2.1 Ưu điểm

Bên cạnh khả năng bảo vệ hệ thống điện vượt trội và giúp ích nhiều trong các công trình, máy cắt không khí còn có nhiều ưu điểm khác như:

  • Phù hợp cho mạng lưới điện có tần suất hoạt động cao. Vì đây là nơi thường xuyên xuất hiện tình trạng năng lượng hồ quang thấp.
  • Phòng tránh các trường hợp cháy nổ, chập mạch, hỏa hoạn.
  • Cấu tạo nhỏ gọn, dễ lắp đặt và phù hợp với đa dạng công trình khác nhau.
  • Khả năng dập hồ quang nhanh, đảm bảo an toàn cho đường điện.
  • Máy cắt không khí có trạng thái vận hành ổn định.
  • Dù giá trị dòng điện cao hay thấp thì bộ ngắt mạch thổi khí dập hồ quang đều có tốc độ nhanh như nhau.
  • Sản phẩm có độ bền, tuổi thọ lâu dài.

2.2 Nhược điểm

Bên cạnh đó, thiết bị vẫn có những nhược điểm sau:

  • Trong quá trình sử dụng cần thường xuyên bảo trì.
  • Sản phẩm chứa khí nén cùng mức công suất cao nên chi phí đầu tư lớn.
  • Ở vị trí giao nhau của ống dẫn khí dễ xảy ra tình trạng rò rỉ áp suất trong quá trình sử dụng.
  • Dễ gia tăng cường độ điện áp và dẫn đến tình trạng ngắt dòng điện đột ngột.

3. Ứng dụng của máy cắt không khí ACB trong đời sống

Máy cắt không khí được sử dụng nhiều trong đời sống sinh hoạt nhờ ưu điểm dễ lắp đặt trong mạng điện, dễ dùng và có mức giá hợp lý. Bên cạnh đó, thiết bị còn có một số ứng dụng khác như:

  • Bảo vệ thực vật xung quanh nơi lắp đặt.
  • Bảo vệ các thiết bị điện tử thông thường.
  • Đảm bảo an toàn cho tụ điện, máy biến áp hoặc máy phát điện.
  • Thích hợp cho hệ thống chia sẻ điện.
  • Phù hợp cho khu vực có dòng điện áp không đều, quá cao hoặc quá thấp.

ung-dung-may-cat-khong-khi-trong-cac-cong-trinh-cua-doanh-nghiep

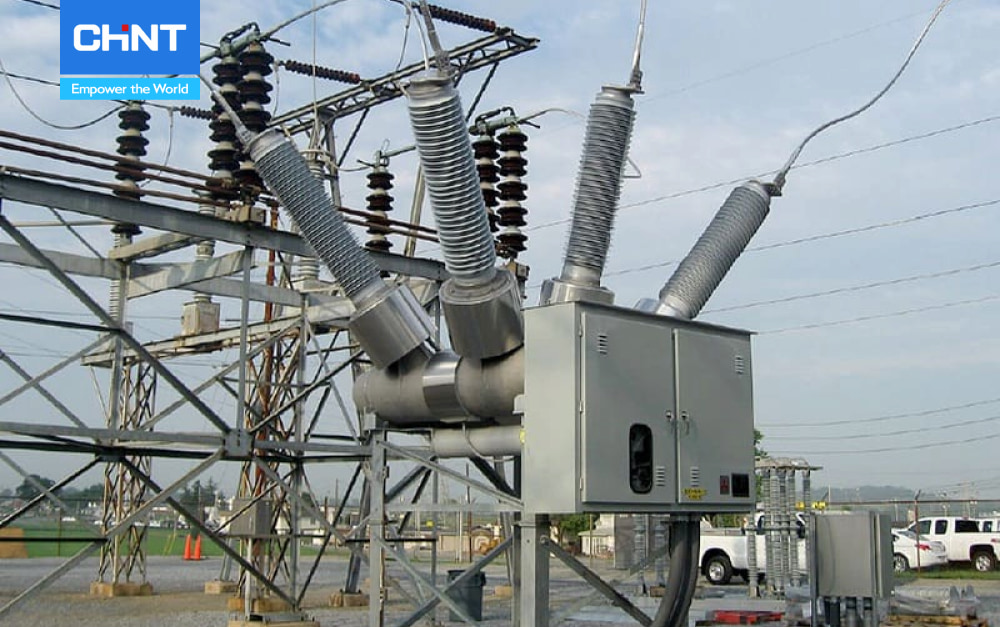

Ứng dụng máy cắt không khí trong các công trình của doanh nghiệp

4. Mua máy cắt không khí ACB chất lượng ở đâu?

CHINT Việt Nam là đơn vị phân phối các thiết bị máy cắt không khí chất lượng hàng đầu và được nhiều doanh nghiệp tin dùng. Các sản phẩm phổ biến tại CHINT gồm 3 loại: Dòng NXA và NA1 cho các công trình phổ thông và dòng Dòng NA8 cho công trình yêu cầu kỹ thuật cao.

Máy cắt không khí ACB – NXA  và NA1 đạt tiêu chuẩn: IEC/EN 60947-2, là dòng thiết bị điện có điện áp định mức Ue đa dạng, từ: 380 – 400 – 415 – 440 – 525 – 690V. Điện áp cách điện định mức (Ui) đạt 1000V. Bên cạnh đó, mức chịu đựng điện áp xung định mức (Uimp) khoảng 12kV và Dòng điện định mức (In) từ 400 đến 6300A. Bạn có thể để lại thông tin trên website để nhận ngay bảng giá thiết bị điện CHINT mới nhất và được tư vấn cụ thể.

may-cat-khong-khi-acb-nax

Máy cắt không khí ACB NAX

Sản phẩm có khả năng cắt dòng ngắn mạch tới hạn định mức ACB In = 1.000-3.200A: khoảng 65kA và có In > 3.200A là 120kA. Thời gian cắt tối đa vào 32ms và đóng tối đa là 70ms. Đây là thiết bị áp dụng công nghệ mới nhất với giá thành cạnh tranh trên thị trường. Sản phẩm đa dạng về đặc tính kỹ thuật, kết hợp được nhiều loại phụ kiện và thích hợp trong phân khúc phổ thông.

Với những công trình lớn, có yêu cầu kỹ thuật điện tử cao, máy cắt không khí ACB CHINT – NA8 là lựa chọn phù hợp. Thiết bị đạt định mức lên đến 7500A – cao nhất trên thị trường theo tiêu chuẩn IEC/EN 60947-2. Sản phẩm có điện áp định mức Ue: 380 – 400 – 415 – 690 – 1140V với điện áp cách điện Ui đạt 1000v; điện áp xung Uimp vào khoảng 12kV.

Dòng cắt tối đa của máy cắt NA8 đạt 150kA tại 440VAC với dòng ngắn mạch chịu đựng Icw là 135kA/1s. Cấu tạo thanh đồng đấu nối của thiết bị có thể xoay chuyển được. NA8 được lắp đặt theo 2 cách là cố định và di động. Sản phẩm ứng dụng công nghệ tối tân nhất nhằm đem lại khả năng ngắt ngắn mạch hiệu quả. Vì thế, máy cắt NA8 tập trung vào phân khúc cao cấp với yêu cầu đặc tính kỹ thuật khó.

Như vậy, CHINT đã chia sẻ đến bạn những thông tin hữu ích nhất về sản phẩm máy cắt không khí và ứng dụng của thiết bị trong đời sống. Để nhận tư vấn về đặc tính và cách lắp đặt thiết bị chi tiết nhất, hãy liên hệ ngay với CHINT ngay hôm nay!

---------------------------------
