Là một phần thiết yếu, hệ thống điện tòa nhà luôn là mối quan tâm hàng đầu cho các nhà thiết kế, vận hành cũng như chủ đầu tư. Qua bài viết này chúng tôi sẽ làm rõ về giải pháp phân phối điện của CHINT cho tòa nhà cùng các thiết bị phù hợp với nhu cầu khách hàng trong thiết kế hệ thống điện trong tòa nhà.
Bài viết liên quan
Lắp đặt hệ thống điện tòa nhà ứng dụng thiết bị CHINT
(Nguồn: Reed Rowe)
1. Hệ thống điện tòa nhà điển hình
Dưới đây là một hệ thống phân phối điện tòa nhà điển hình được lắp đặt một tòa nhà với nguồn điện trung thế đi vào máy biến áp để hạ áp. Điện áp hạ thế này được cấp cho tủ phân phối chính sử dụng ACB sau đó phân phối lên các tủ phụ từng tầng dùng MCCB và tới từng căn hộ sử dụng MCB và RCBO.

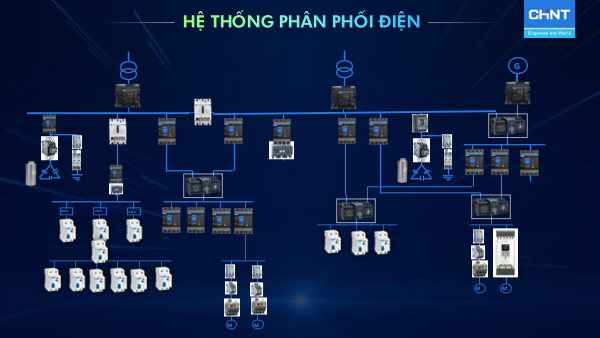

Hệ thống điện phân phối tòa nhà sử dụng nhiều loại thiết bị điện
( Nguồn: Stock)
2. Sản phẩm CHINT trong hệ thống điện tòa nhà
2.1. Máy cắt không khí NXA
Máy cắt không khí CHINT được thiết kế dựa trên các tiêu chuẩn quốc tế nghiêm ngặt và khả năng làm việc trong môi trường khắc nghiệt với nhiệt độ từ âm 45 độ đến 70 độ C.
- Điện áp định mức Ue: 380/400/415/440/525/690
- Dòng điện làm việc liên tục định mức (In): 400~6300A
- Các khung dòng điện: 1600 – 2000 – 3200 – 4000 – 6300
- Khả năng cắt dòng ngắn mạch tới hạn định mức (Icu): 120kA
- Độ bền cơ học: 15.000 lần đóng/cắt
- Chứng nhận quốc tế: DEKRA, CE, KEMA, IEC/EN 60947-2, IEC-60664-1
- Thiết kế nhỏ gọn, dễ dàng lắp đặt, vận hành bền bỉ với tuổi thọ cao.
Máy cắt không khí CHINT NXA được sử dụng rộng rãi trong tất cả các lĩnh vực có liên quan tới ngành điện, tủ bảng điện, tự động hóa, tải điện trở, điện dung… Bởi khả năng chống dòng rò, chống giật, ngắn mạch, quá dòng, an toàn, độ bền cao, đặc biệt thích hợp với căn hộ chung cư, bệnh viện, tòa nhà thương mại,….
Máy cắt không khí CHINT NXA – thiết bị cần thiết cho mọi hệ thống điện tòa nhà
( Nguồn : CHINT Việt Nam )
2.2. Cầu dao tự động dạng khối MCCB NXM dành cho các hệ thống điện phân phối tòa nhà với yêu cầu cơ bản.
CHINT MCCB NXM đa dạng trong dòng điện cũng như khung kích thước và dòng cắt ngắn mạch, đây là lựa chọn lý tưởng dành cho hệ thống điện tòa nhà.
- Điện áp định mức Ue: 380/400/415/440/500
- Dòng điện làm việc liên tục định mức (In): 10~1600A
- Các khung dòng điện: 63 – 125 – 160 – 250 – 400 – 630 – 800 – 1000 – 1250 – 1600
- Khả năng cắt dòng ngắn mạch tới hạn định mức (Icu): 100kA
- Độ bền cơ học: 40.000 lần đóng/cắt
- Chứng nhận quốc tế: : DEKRA, CE, KEMA, IEC/EN 60947-2
MCCB NXM – cầu dao tự động dạng khối dành cho các hệ thống điện phân phối tòa nhà
(Nguồn : CHINT Việt Nam )
2.3. Tủ điện căn hộ NX8 – NX30 dành cho các căn hộ
Tủ điện căn hộ NX8-NX30 có đặc điểm
- Số lượng hàng ngang thiết bị tối đa: 3 hàng
- Số lượng tối đa các thiết bị có thể lắp đặt: 48 thiết bị
- Chứng nhận quốc tế: CVC
Sản phẩm này đã đạt chứng nhận quốc tế CVC, cho thấy nó tuân thủ các tiêu chuẩn và yêu cầu an toàn quốc tế. Điều này đảm bảo rằng tủ điện căn hộ của CHINT đáp ứng các tiêu chuẩn cao về an toàn và chất lượng, đảm bảo sự tin cậy và hiệu quả của hệ thống điện tòa nhà.
Tủ điện căn hộ NX8-NX30 của hệ thống điện tòa nhà
( Nguồn : CHINT Việt Nam )
2.4. MCB NXB và các thiết bị bảo vệ chống giật điện như RCBO NXBLE cho hệ thống điện tòa nhà, căn hộ
Sản phẩm MCB NXB và RCBO NXBLE của CHINT là các thiết bị điện bảo vệ được thiết kế đặc biệt cho hệ thống điện phân phối trong tòa nhà và căn hộ. Chúng đảm bảo an toàn cho con người và ngăn ngừa các tai nạn và sự cố điện.
MCB NXB là một loại cầu chì tự động được sử dụng để ngắt mạch điện trong trường hợp quá tải hoặc ngắn mạch. Đặc điểm chính của MCB NXB là tính nhạy bén và khả năng ngắt nhanh chóng nguồn điện khi xảy ra sự cố, đảm bảo bảo vệ an toàn cho các thiết bị và hệ thống điện tòa nhà.
RCBO NXBLE là một thiết bị kết hợp giữa cầu chì tự động (MCB) và thiết bị dòng chảy lệch còn lại trong một mô-đun duy nhất. Nó cung cấp bảo vệ chống giật điện và bảo vệ quá tải/ ngắn mạch cho mạch điện. RCBO NXBLE có dòng điện bảo vệ tới 10mA, là một mức nhạy bén để phát hiện dòng chảy lệch nhỏ, đảm bảo an toàn tối đa cho con người.
Các thiết bị điện CHINT như MCB NXB và RCBO NXBLE đều đạt chứng nhận quốc tế như CE và TUV, chứng minh rằng chúng tuân thủ các tiêu chuẩn an toàn và chất lượng cao. Việc sử dụng các sản phẩm này trong hệ thống điện phân phối tòa nhà và căn hộ là một biện pháp quan trọng để đảm bảo an toàn và bảo vệ con người khỏi các nguy cơ giật điện và sự cố điện
Các thiết bị chống giật của hệ thống điện tòa nhà
( Nguồn : CHINT Việt Nam )
2.5. Thiết bị phát hiện sự cố hồ quang (hay còn gọi là AFDD) NB3LE.
Sự cố hồ quang điện là một dạng giải thoát lớn của năng lượng điện dưới dạng nhiệt sáng chói có cường độ mãnh liệt với các sóng ứng suất cao. Nhiệt độ phát sinh trong hồ quang có thể lên tới 20.0000C. Điều này có thể dẫn đến nguy hiểm, như chập điện, gây cháy nổ hoặc gây hư hỏng cho các thiết bị và hệ thống điện khác.
AFDD NB3LE của CHINT được thiết kế để phát hiện sự cố hồ quang và ngắt nguồn điện ngay lập tức, đảm bảo an toàn cho người sử dụng và bảo vệ tòa nhà khỏi các hậu quả tiềm ẩn. Thiết bị này tuân thủ các tiêu chuẩn an toàn và chất lượng, được chứng nhận quốc tế như CE, CB và UKCA, đảm bảo tính tin cậy và hiệu quả của nó.
Sử dụng AFDD NB3LE trong hệ thống điện phân phối tòa nhà là một biện pháp bổ sung quan trọng để tăng cường an toàn và giảm nguy cơ xảy ra sự cố điện. Tuy nhiên, để đảm bảo tính tương thích và hiệu quả của hệ thống, việc tư vấn và lắp đặt cần có sự chuyên môn cao.
3. Những lưu ý khi xây dựng hệ thống điện tòa nhà:
Đáp ứng đầy đủ phụ tải của tòa nhà
Hệ thống điện phải được thiết kế để đáp ứng toàn bộ phụ tải điện của tòa nhà, bao gồm cả các thiết bị chiếu sáng, máy móc, hệ thống điều hòa không khí, thiết bị gia đình và các thiết bị điện khác.
Đảm bảo tính liên tục của hệ thống điện
Hệ thống cung cấp điện phải đáp ứng yêu cầu về tính liên tục, tức là cung cấp điện liên tục cho tất cả các thiết bị và hoạt động trong tòa nhà. Điều này đòi hỏi sự chính xác trong kết nối, dự phòng và bảo trì hệ thống.
Độ tin cậy và an toàn cao
Hệ thống điện phải đảm bảo độ tin cậy cao và an toàn trong việc cung cấp điện. Các thiết bị bảo vệ, như cầu chì, công tắc mạch và RCD, nên được cài đặt và kiểm tra định kỳ để ngăn chặn sự cố điện và bảo vệ người sử dụng.
Dễ dàng cô lập và khắc phục khi gặp sự cố
Hệ thống điện phải được thiết kế sao cho dễ dàng cô lập và khắc phục khi xảy ra sự cố. Có thể sử dụng các bảng điện phụ, hộp điện riêng biệt và hệ thống tách mạch để cô lập các khu vực bị lỗi và ngăn chặn sự ảnh hưởng lên toàn bộ hệ thống.
Đơn giản trong vận hành và bảo trì
Việc thiết kế hệ thống điện tòa nhà nên đơn giản và dễ dàng vận hành, bảo trì. Có thể sử dụng nhãn dán, màu sắc và hướng dẫn rõ ràng để giúp nhân viên điện nắm bắt và thực hiện các công việc một cách hiệu quả.
Đảm bảo tính thẩm mỹ và kinh tế cho tòa nhà
Hệ thống điện cũng cần được thiết kế sao cho tương thích với kiến trúc và thẩm mỹ của tòa nhà. Các đường dây điện nên được ẩn hoặc bố trí một cách hợp lý để không ảnh hưởng đến vẻ đẹp của tòa nhà. Đồng thời, việc chọn các thiết bị và vật liệu phải được cân nhắc để đảm bảo tính kinh tế và hiệu quả của hệ thống.
Xây dựng hệ thống điện tòa nhà an toàn
(Nguồn : vista.com)
Lựa chọn thiết bị điện an toàn, tin cậy cho hệ thống điện tòa nhà với mức giá hợp lý, hỗ trợ tốt kỹ thuật và dịch vụ sau bán hàng, liên hệ ngay CHINT Global Việt Nam để nhận tư vấn về hệ thống điện phân phối tòa nhà và hỗ trợ mua hàng nhanh nhất.
Bài viết và hình ảnh được tổng hợp bởi CHINT Việt Nam
---------------------------------
