Thiết bị RCD (Residual Current Device) là thiết bị an toàn được lắp đặt trong hệ thống điện. Sản phẩm hoạt động để ngắt điện khi phát hiện có sự cố xảy ra, bảo vệ con người khỏi bị điện giật và giảm đáng kể nguy cơ cháy điện. Cùng tìm hiểu chi tiết về thiết bị này trong bài viết dưới đây!
Bài viết liên quan:

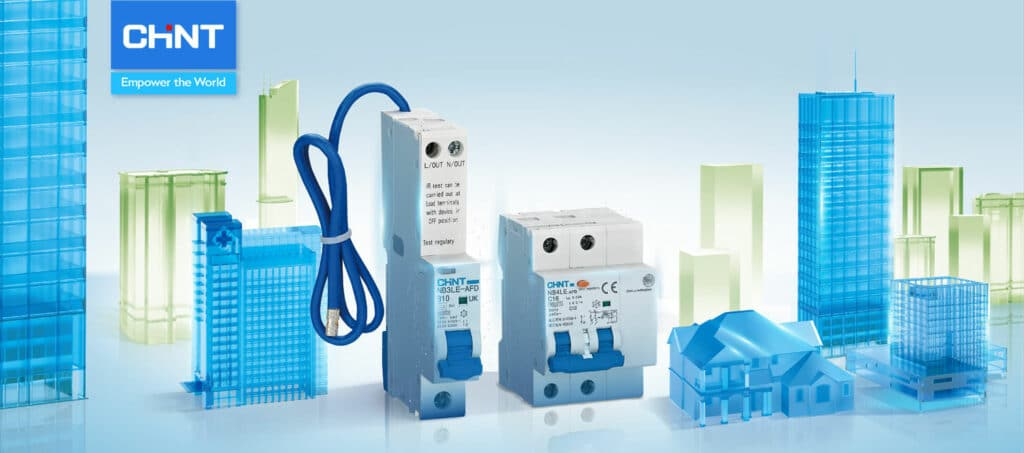

RCD là một thiết bị an toàn điện có chức năng phát hiện và ngắt các dòng rò ra ngoài mạch
(Nguồn: CHINT)
1. Tìm hiểu về thiết bị RCD
RCD thường được đánh giá là khá quan trọng cho hệ thống lắp đặt điện. Vậy trước khi phân tích tầm quan trọng của chúng, ta cần có cái nhìn tổng quan về thiết bị này.
1.1 RCD là gì?
RCD là gì? Đây là viết tắt của cụm từ Residual Current Device, là thiết bị bảo vệ an toàn dòng điện, có khả năng phát hiện và ngắt các dòng rò ra ngoài mạch, bảo vệ con người và thiết bị khỏi nguy cơ cháy nổ hoặc giật điện.
1.2 Cấu tạo của RCD
Một RCD thông thường bao gồm các thành phần sau:
- Công tắc từ được kích hoạt bởi dòng rò và làm cho cơ cấu ngắt hoạt động.
- Cuộn dây cảm ứng được nối song song với hai dây điện và phát hiện sự chênh lệch dòng điện giữa chúng.
- Cuộn dây đo được nối với nút kiểm tra và tạo ra một dòng rò nhỏ để kiểm tra hoạt động.
1.3 Nguyên lý hoạt động của RCD
Thiết bị RCD hoạt động dựa trên nguyên lý cân bằng dòng điện giữa đầu vào và ra của mạch điện. Nếu có sự khác biệt giữa hai dòng điện này, có nghĩa là có dòng rò ra ngoài mạch, có thể gây nguy hiểm cho con người hoặc thiết bị. Khi phát hiện dòng rò, thiết bị sẽ kích hoạt công tắc từ và ngắt mạch trong thời gian rất ngắn (khoảng 25-40 mili giây) để ngăn chặn tai nạn xảy ra.
1.4 Các thông số của RCD
Một số thông số quan trọng của thiết bị chống dòng điện rò RCD là:
- Dòng rò định mức: giá trị dòng rò tối đa thiết bị có thể phát hiện và ngắt mạch an toàn. Thông thường, dòng rò định mức là 30 mA (cho các ứng dụng gia đình) và 300 mA (cho các ứng dụng công nghiệp).
- Thời gian ngắt: thời gian tối đa phải ngắt mạch khi phát hiện dòng rò. Thiết bị chống dòng điện rò RCD dùng trong gia đình có thời gian ngắt là 0,1 giây và 1 giây cho các ứng dụng công nghiệp.
- Dòng rò không định mức: giá trị dòng rò nhỏ hơn giá trị định mức mà thiết bị không phải ngắt mạch. Giá trị này là 15 mA cho các ứng dụng gia đình và 150 mA cho các ứng dụng công nghiệp.
1.5 Độ nhạy của RCD
Độ nhạy là một yếu tố quan trọng để đánh giá chất lượng của RCD. Chúng cho biết khả năng phát hiện và phản ứng nhanh chóng với các dòng rò ra ngoài mạch, bằng cách ngắt điện kịp thời để bảo vệ con người và thiết bị khỏi nguy cơ cháy nổ hoặc giật điện. Thiết bị có thể có độ nhạy khác nhau, tùy thuộc vào loại và ứng dụng của nó. Độ nhạy được phân loại thành ba cấp: thấp, trung bình và cao.

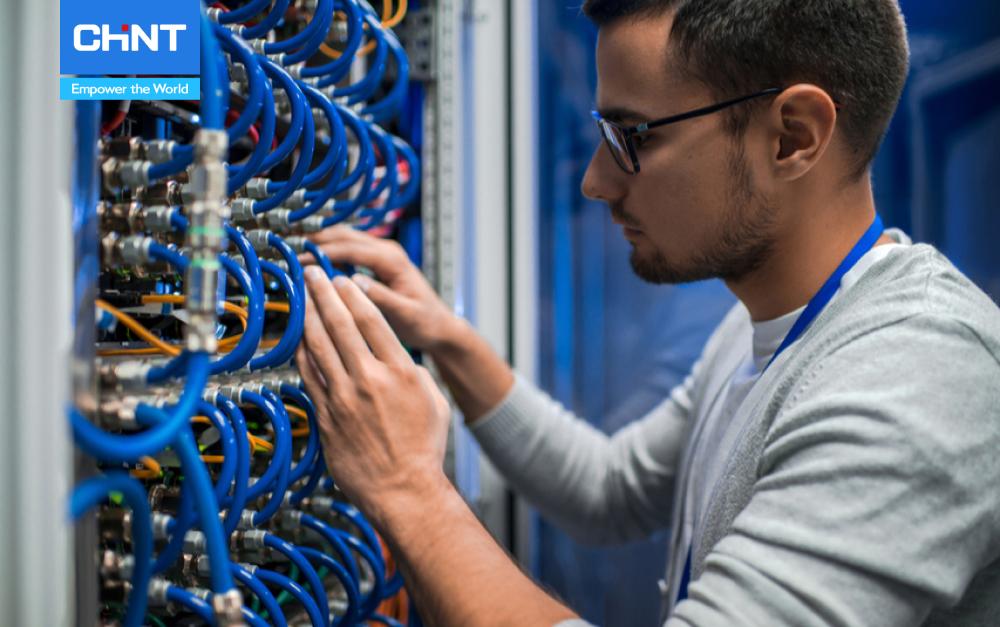

Khi phát hiện dòng rò, RCD sẽ kích hoạt công tắc từ và ngắt mạch trong thời gian rất ngắn
(Nguồn: Thermal Scanners)
2. Phân loại RCD chính
Tùy thuộc vào loại thiết bị điện và mục đích sử dụng, bạn có thể lựa chọn một trong các loại RCD sau:
2.1 RCD cố định
Loại này được gắn vào hộp cầu chì, có thể bảo vệ cho một hoặc nhiều mạch điện. RCD cố định sẽ ngắt toàn bộ mạch khi phát hiện dòng rò ở bất kỳ ổ cắm, dây dẫn hoặc thiết bị nào trên mạch. Đây là loại thiết bị có hiệu quả cao nhất và nên được sử dụng trong các hệ thống điện mới hoặc được nâng cấp.
2.2 RCD ổ cắm
RCD ổ cắm được lắp vào ổ cắm, có thể bảo vệ cho thiết bị cắm vào ổ cắm đó và người sử dụng. Loại thiết bị này sẽ ngắt chỉ riêng ổ cắm khi phát hiện dòng rò ở thiết bị hoặc dây dẫn của nó. Đây phù hợp cho các thiết bị di động hoặc có nguy cơ cao gây cháy hoặc giật điện.
2.3 RCD di động
RCD di động sẽ ngắt chỉ riêng nó khi phát hiện dòng rò ở thiết bị, dây dẫn của nó hoặc thiết bị khác được cắm vào thiết bị. Loại này khá linh hoạt và tiện lợi khi bạn không có sẵn RCD ổ cắm hoặc RCD cố định.
2.4 RCD gắn trên bảng điện
Đây là loại thiết bị chống dòng điện rò được lắp đặt trực tiếp trên bảng điện, có thể bảo vệ cho một mạch điện riêng biệt hoặc toàn bộ hệ thống điện, thường được sử dụng trong các hệ thống điện công nghiệp hoặc lớn. Thiết bị gắn trên bảng điện sẽ ngắt mạch được chọn hoặc toàn bộ bảng điện khi phát hiện dòng rò ở mạch đó.
3. Tính năng của RCD
RCD có tác dụng gì? Một số tính năng chính mà chúng ta không thể không nhắc đến như:
- Giúp ngăn chặn tai nạn xảy ra dựa trên nguyên lý hoạt động
- Bảo vệ cho một hoặc nhiều mạch điện, tùy thuộc vào loại được sử dụng
- Có thể được kiểm tra và đặt lại sau khi phát hiện và ngắt mạch
- Lựa chọn theo các thông số khác nhau vì các thông số này ảnh hưởng đến khả năng phát hiện và phản ứng của thiết bị chống dòng điện rò với các giá trị dòng rò khác nhau.

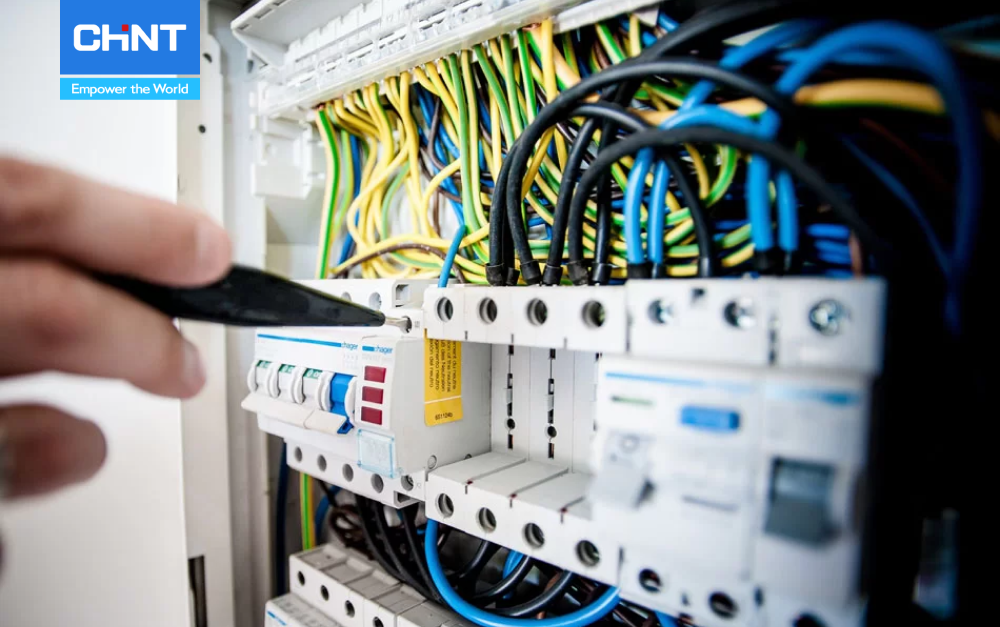

Dựa trên nguyên lý hoạt động, RCD giúp ngăn chặn tai nạn xảy ra
(Nguồn: Pinterest)
4. Một số hạn chế của thiết bị RCD
Tuy là một thiết bị an toàn điện có nhiều ưu điểm, nhưng thiết bị RCD cũng có một số hạn chế sau:
- Thiết bị không thể bảo vệ con người khỏi nguy cơ bị giật điện khi tiếp xúc với cả hai dây điện vào và ra của mạch. Trong trường hợp này, dòng điện sẽ không bị rò ra ngoài mạch, mà sẽ chảy qua cơ thể người. Chúng sẽ không phát hiện được sự khác biệt dòng điện và không ngắt mạch.
- Đôi khi, thiết bị chống dòng điện rò RCD có thể bị nhầm lẫn giữa dòng rò và dòng điện làm việc của một số thiết bị điện. Một số thiết bị điện (như máy giặt, máy sấy, máy nước nóng, đèn huỳnh quang, biến tần) có thể tạo ra một dòng rò nhỏ trong quá trình hoạt động. Nếu dòng rò này vượt quá giới hạn, thiết bị sẽ ngắt mạch gây ra hiện tượng cắt điện sai lầm.
- Thiết bị chống dòng điện rò có thể bị ảnh hưởng bởi các yếu tố ngoại cảnh có thể gây ra sự suy giảm hiệu suất hoặc hư hỏng. Để đảm bảo an toàn và tin cậy, cần phải kiểm tra và bảo trì thường xuyên theo các quy định và hướng dẫn của nhà sản xuất.
5. Cách kiểm tra thiết bị RCD
Việc kiểm tra RCD giúp kiểm tra khả năng phát hiện và ngắt mạch của thiết bị khi có dòng rò, ngăn ngừa các tai nạn điện có thể xảy ra. Để đảm bảo thiết bị luôn hoạt động tốt và tin cậy, cần phải kiểm tra thiết bị chống dòng điện rò định kỳ theo các quy định và hướng dẫn của nhà sản xuất.
- Các thiết bị di động nên được kiểm tra trước mỗi lần sử dụng.
- Các ổ cắm và RCD cố định nên được kiểm tra ít nhất mỗi ba tháng.
Cách kiểm tra rất đơn giản. Bạn chỉ cần nhấn nút kiểm tra (T hoặc TEST) ở mặt trước hoặc bên của thiết bị. Nút kiểm tra sẽ tạo ra một dòng rò nhỏ để kích hoạt thiết bị.
- Nếu hoạt động đúng, nó sẽ nhấp nháy và ngắt điện khỏi mạch. Bạn có thể đặt lại RCD bằng cách chuyển công tắc bật/tắt sang vị trí ON.
- Nếu không nhấp nháy, không ngắt điện, nó có thể bị hỏng hoặc không phù hợp với mạch điện. Để đảm bảo an toàn, bạn nên liên hệ với người có chuyên môn để kiểm tra và sửa chữa hoặc thay thế trước khi sử dụng lại mạch điện hoặc thiết bị.

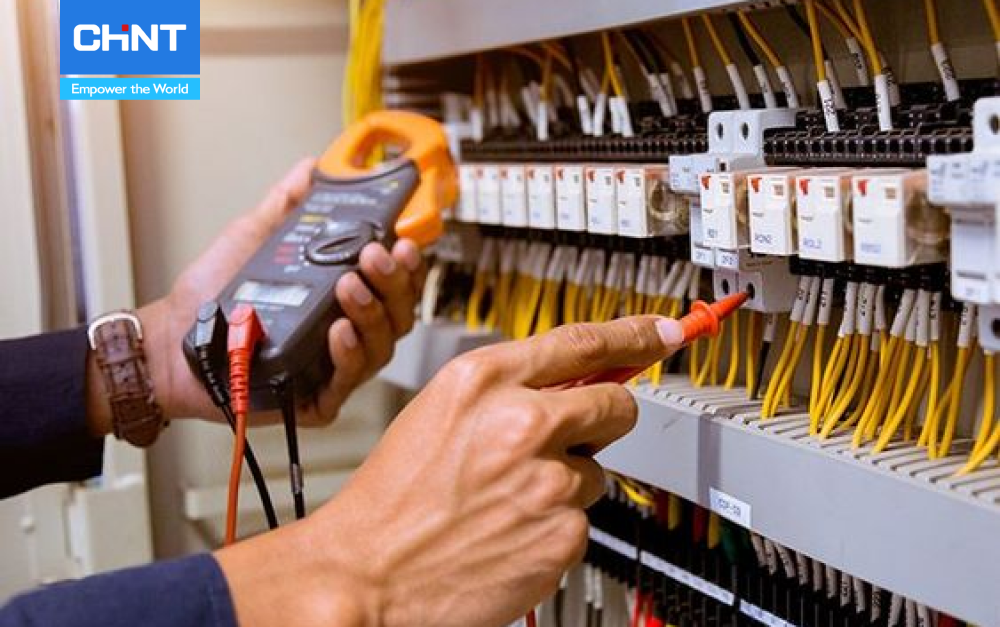

Việc kiểm tra RCD giúp kiểm tra khả năng phát hiện và ngắt mạch của thiết bị khi có dòng rò
(Nguồn: Bleuwire)
Trên đây là những thông tin tổng quan về thiết bị RCD mà CHINT muốn chia sẻ với bạn. RCD là một thiết bị tuyệt vời giúp bảo vệ con người khỏi bị điện giật và ngăn ngừa cháy điện khi có dòng điện rò rỉ xuống đất. CHINT có nhiều sản phẩm RCD khác nhau sẽ giúp giữ an toàn cho ngôi nhà, doanh nghiệp và sản phẩm. Theo dõi CHINT Việt Nam để cập nhật thông tin mới nhất về sản phẩm.
Bài viết và hình ảnh được tổng hợp bởi CHINT Việt Nam.
---------------------------------
