Thi công hệ thống điện nhẹ là một phần không thể thiếu trong các công trình xây dựng hiện đại, bao gồm các hệ thống như: hệ thống mạng, hệ thống âm thanh, hệ thống báo cháy, hệ thống camera an ninh,… Hệ thống điện nhẹ đóng vai trò quan trọng trong việc đảm bảo an ninh, an toàn và nâng cao hiệu quả sử dụng các thiết bị điện trong công trình. Do đó, người thực hiện không thể bỏ qua những điều cần biết khi thi công hệ thống điện nhẹ trong bài viết sau.
Bài viết liên quan:

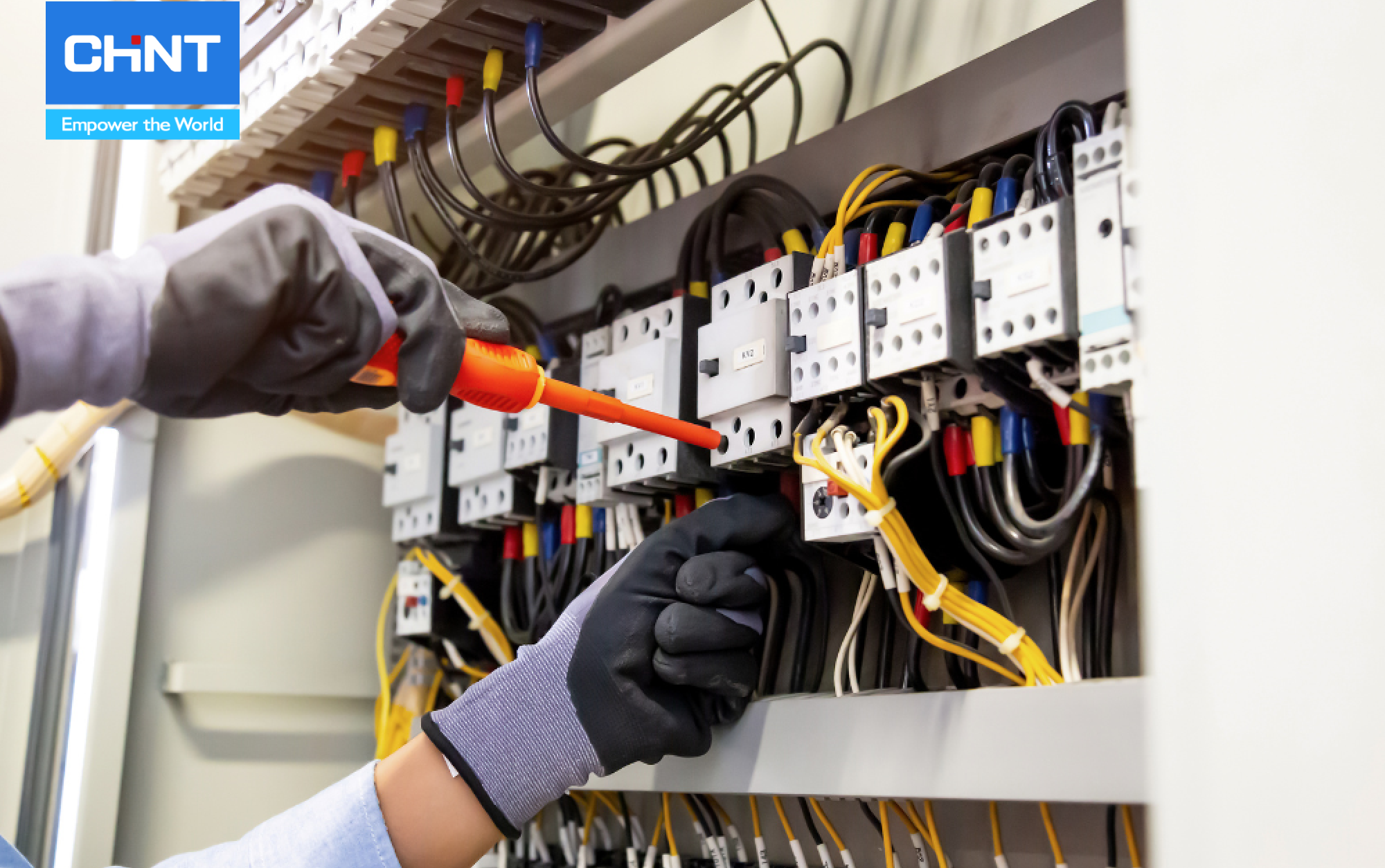

Những lưu ý cần nhớ khi thi công hệ thống điện nhẹ
1. Tìm hiểu về hệ thống điện nhẹ
Hệ thống điện nhẹ là gì? Theo Ủy ban kỹ thuật điện quốc tế (IEC), hệ thống điện nhẹ (ELV, Extra Low Voltage System) được định nghĩa là bất kỳ hệ thống nào hoạt động ở điện áp không quá 35V AC hoặc 60V DC. Các hệ thống điện nhẹ thường được sử dụng trong các công trình xây dựng hiện đại.
2. Các thành phần trong hệ thống điện nhẹ
Vậy hệ thống điện nhẹ gồm những gì?
- Hệ thống mạng máy tính: Cung cấp dịch vụ kết nối Internet, mạng nội bộ cho các khu vực trong công trình.
- Hệ thống âm thanh: Cung cấp các giải pháp âm thanh cho công trình, bao gồm hệ thống âm thanh thông báo, hệ thống âm thanh hội nghị,…
- Hệ thống an ninh: Cung cấp các giải pháp an ninh cho công trình, bao gồm hệ thống báo cháy, hệ thống camera giám sát, hệ thống kiểm soát truy cập,…
- Hệ thống chiếu sáng: Cung cấp ánh sáng cho các không gian trong công trình.
- Hệ thống điện thoại: Cung cấp dịch vụ điện thoại cho các khu vực trong công trình.
- Hệ thống điều khiển tự động: Cung cấp các giải pháp điều khiển tự động cho các thiết bị trong công trình, bao gồm hệ thống điều khiển chiếu sáng, hệ thống điều khiển điều hòa không khí,…
Tổng quan các thành phần trong hệ thống điện nhẹ
3. Các tiêu chuẩn cơ bản khi thi công hệ thống điện nhẹ
Nguyên lý hệ thống điện nhẹ bao gồm tiêu chuẩn quốc gia, tiêu chuẩn thiết kế, tiêu chuẩn vật tư, thiết bị điện và tiêu chuẩn thi công. Cụ thể như sau:
Tiêu chuẩn quốc gia
Tuân theo các tiêu chuẩn quốc gia hoặc quy định địa phương về điện lực nhẹ. Ở mỗi quốc gia, có các tiêu chuẩn cụ thể về lắp đặt, kết nối và an toàn cho hệ thống điện. Một số tiêu chuẩn Việt Nam thi công hệ thống điện nhẹ gồm:
- Tiêu chuẩn TCVN 7189:2002: Thiết bị công nghệ thông tin – Đặc tính nhiễu tần số rađio – Giới hạn và phương pháp đo.
- Tiêu chuẩn TCN 68-153:1995: Tiêu chuẩn cống, bể cáp và tủ đấu cáp.
- Tiêu chuẩn TCN 68-160:1996: Tiêu chuẩn cáp sợi quang.
- Tiêu chuẩn TCN 68-172:1998: Tiêu chuẩn giao diện kết nối mạng.
- Tiêu chuẩn TCVN 9208:2012: Tiêu chuẩn lắp đặt cáp và dây dẫn điện trong các công trình công nghiệp.
- Tiêu chuẩn TCN 68-170:1998: Tiêu chuẩn chất lượng mạng viễn thông.
- Tiêu chuẩn TCVN 7189:2009 (CISPR 22:2006): Tiêu chuẩn thiết bị công nghệ thông tin – đặc tính nhiễu tần số vô tuyến – giới hạn và phương pháp đo.
- Tiêu chuẩn TCVN 66971:2000: Tiêu chuẩn Việt Nam về thiết bị hệ thống âm thanh.
Tiêu chuẩn an toàn điện
Tiêu chuẩn về an toàn là tiêu chuẩn quan trọng nhất khi thi công hệ thống điện nhẹ. Hệ thống điện nhẹ cần được thiết kế và lắp đặt đảm bảo an toàn cho người sử dụng, bao gồm các yêu cầu sau:
- Lựa chọn thiết bị điện phù hợp: Thiết bị điện sử dụng trong hệ thống điện nhẹ cần được lựa chọn phù hợp với điện áp, dòng điện, môi trường sử dụng và các yêu cầu kỹ thuật khác.
- Lắp đặt hệ thống điện đúng kỹ thuật: Hệ thống điện nhẹ cần được lắp đặt đúng kỹ thuật, đảm bảo các yêu cầu về an toàn điện, chống sét,…
- Kiểm tra, bảo trì hệ thống điện định kỳ: Hệ thống điện nhẹ cần được kiểm tra, bảo trì định kỳ để phát hiện và khắc phục các hư hỏng, đảm bảo an toàn cho người sử dụng.
Lựa chọn thiết bị điện CHINT chính hãng, uy tín
Tiêu chuẩn về thẩm mỹ
Tiêu chuẩn về thẩm mỹ cũng là một tiêu chuẩn quan trọng khi thi công hệ thống điện nhẹ. Hệ thống điện nhẹ cần được thiết kế và lắp đặt đảm bảo thẩm mỹ, phù hợp với kiến trúc của công trình. Điều này giúp công trình trở nên đẹp mắt, sang trọng và tiện nghi hơn.
Tiêu chuẩn về tiết kiệm năng lượng
Tiêu chuẩn về tiết kiệm năng lượng cũng cần được chú trọng khi thi công hệ thống điện nhẹ. Hệ thống điện nhẹ cần được thiết kế và lắp đặt đảm bảo tiết kiệm năng lượng, giảm chi phí vận hành cho công trình. Điều này góp phần bảo vệ môi trường và tiết kiệm chi phí cho chủ đầu tư.

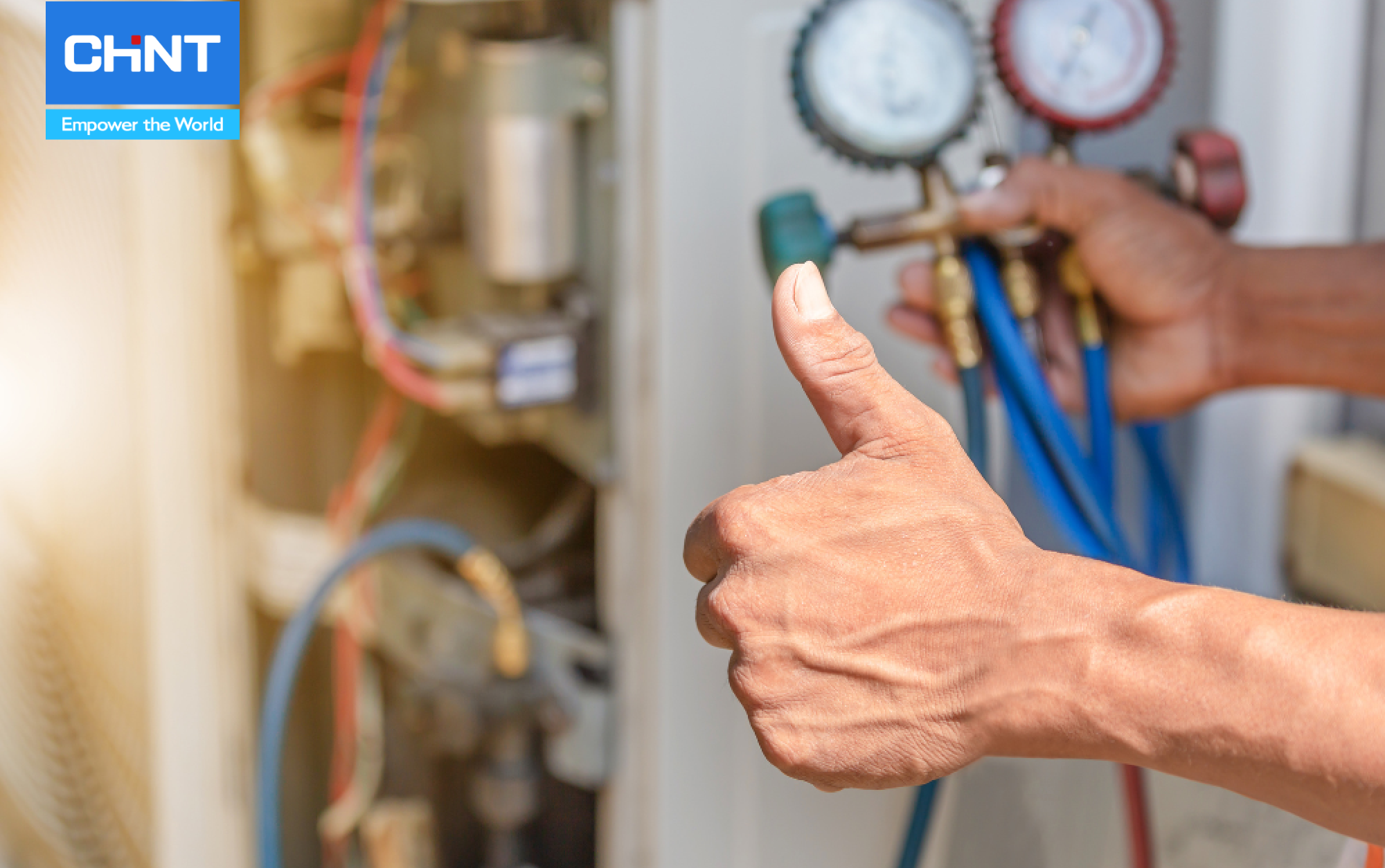

Một số tiêu chuẩn cơ bản khi thi công hệ thống điện nhẹ
4. Quy trình thi công hệ thống điện nhẹ an toàn
Hệ thống điện nhẹ đóng vai trò quan trọng trong việc đảm bảo an ninh, an toàn và nâng cao hiệu quả sử dụng các thiết bị điện trong công trình. Do đó, người thi công hệ thống điện này cần tuân thủ theo quy trình như sau:
4.1 Thi công hệ thống điện âm tường
Quy trình thi công hệ thống điện âm tường bao gồm các bước sau:
- Bước 1: Xác định vị trí các thiết bị trong khu vực cần thi công
- Bước 2: Lên sơ đồ đi dây điện âm tường
- Bước 3: Tạo rãnh tường
- Bước 4: Đi đường ống luồn dây điện
- Bước 5: Luồn dây điện âm tường
- Bước 6: Kiểm tra và nghiệm thu, hoàn thiện thi công

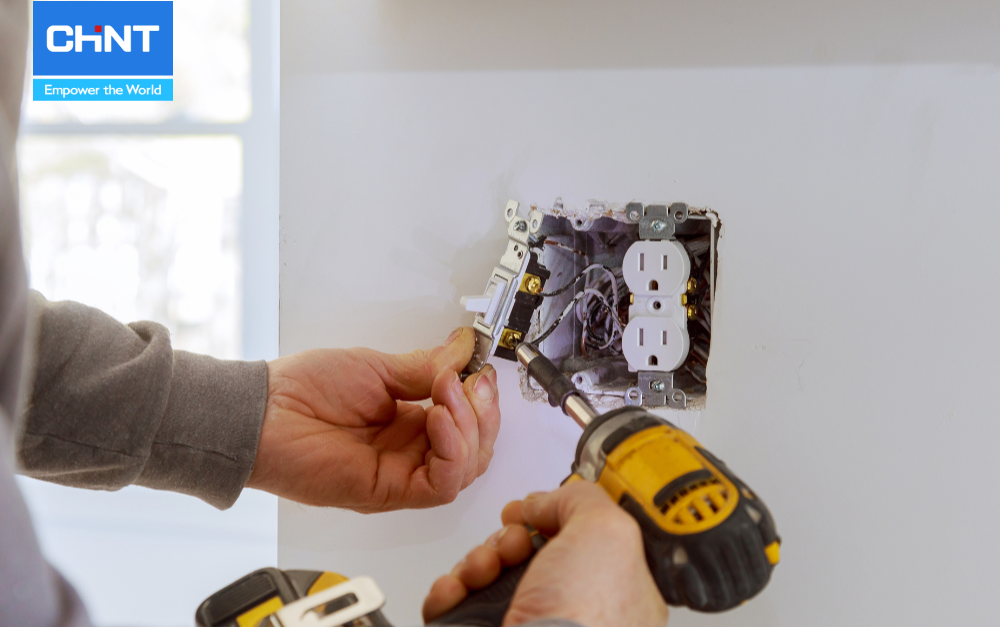

Cần tuân thủ quy trình để thi công điện âm tường an toàn
4.2 Thi công hệ thống điện âm sàn
Hệ thống điện âm sàn là hệ thống điện được lắp đặt chìm trong sàn, mang lại tính thẩm mỹ cao và độ an toàn tuyệt đối. Tuy nhiên, thi công hệ thống điện âm sàn cần tuân thủ các quy trình kỹ thuật nghiêm ngặt để đảm bảo an toàn và hiệu quả.
Quy trình thực hiện như sau:
- Bước 1: Lập bản vẽ thi công
- Bước 2: Chuẩn bị vật tư
- Bước 3: Chuẩn bị mặt bằng thi công
- Bước 4: Bố trí nhân lực
- Bước 5: Chuẩn bị đầy đủ dụng cụ thi công
- Bước 6: Giải pháp thi công

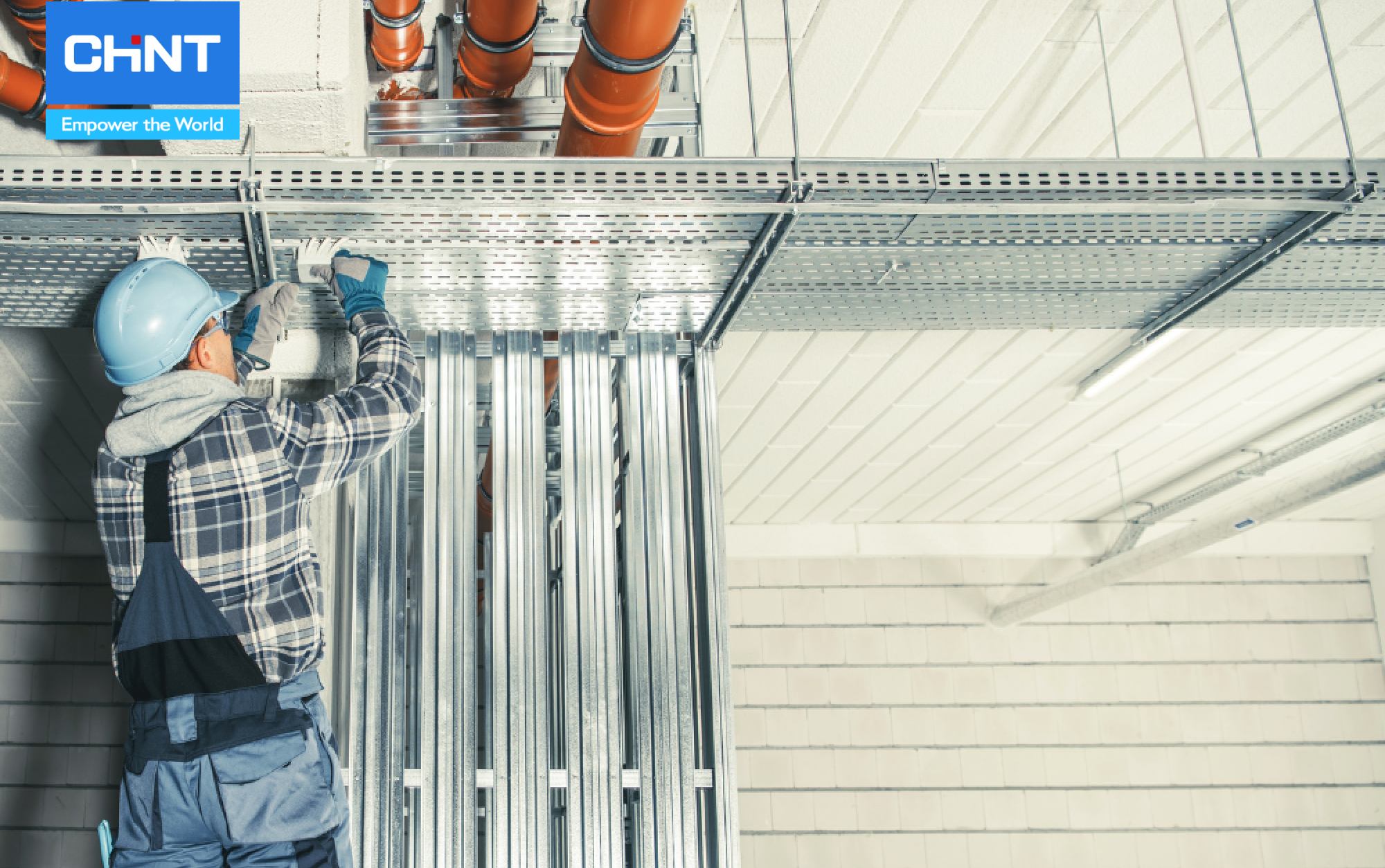

Quy trình thi công điện âm sàn
4.3 Thi công lắp máng cáp
Máng cáp là một trong những vật tư quan trọng trong hệ thống điện, giúp bảo vệ dây dẫn, cáp điện khỏi các tác động bên ngoài như va đập, nước, bụi bẩn,… Để đảm bảo an toàn và hiệu quả cho hệ thống điện, quy trình thi công lắp máng cáp cần được thực hiện đúng theo tiêu chuẩn kỹ thuật.
Quy trình thi công máng cáp như sau:
- Bước 1: Lựa chọn thang máng cáp
- Bước 2: Chuẩn bị nguyên vật liệu và phụ kiện
- Bước 3: Xử lý nguyên vật liệu phù hợp
- Bước 4: Cố định thang máng cáp
- Bước 5: Gắn chân đỡ thang máng cáp
- Bước 6: Nối đất thang máng cáp
- Bước 7: Kiểm tra lại hệ thống
Quy trình thi công máng cáp là một trong những bước không thể bỏ qua khi thi công hệ thống điện nhẹ
4.4 Thi công thông ống và kéo dây điện
Để đáp ứng các yêu cầu về kỹ thuật và an toàn, quy trình phải được thực hiện đúng theo tiêu chuẩn kỹ thuật như sau:
- Bước 1: Chuẩn bị thiết bị và vật tư cần thiết
- Bước 2: Tạo đường ống điện
- Bước 3: Kéo dây điện
- Bước 4: Kiểm tra và nghiệm thu công trình
4.5 Thi công lắp đặt thiết bị
Các bước sau đây được thực hiện trong quá trình thi công lắp thiết bị:
- Bước 1: Chuẩn bị các vật dụng và vật tư cần thiết
- Bước 2: Khảo sát thực tế liên quan đến công trình
- Bước 3: Tạo bản vẽ thiết kế hệ thống thiết bị
- Bước 4: Bắt đầu thực hiện lắp đặt thiết bị
- Bước 5: Kiểm tra và nghiệm thu kết quả

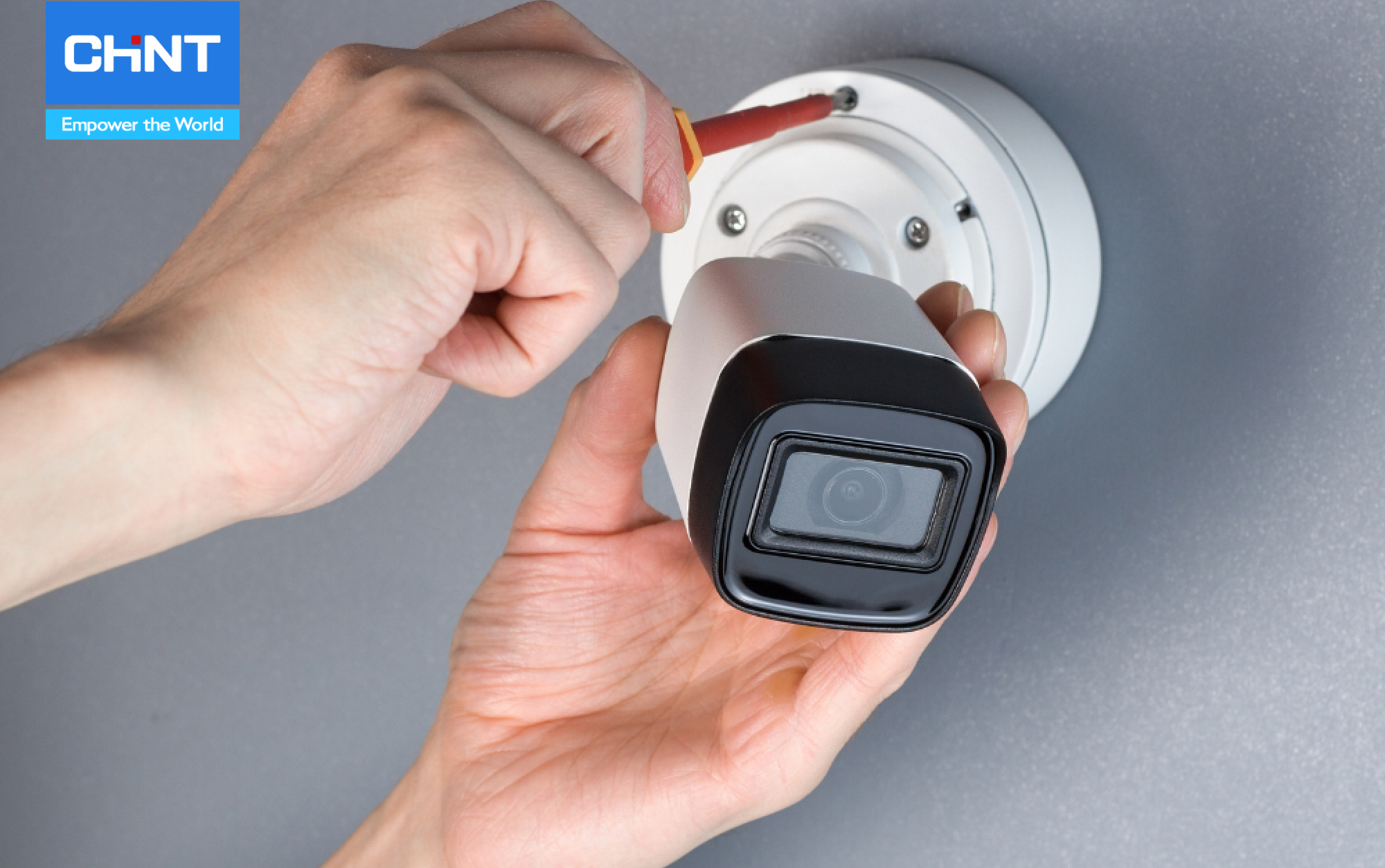

Đừng quên kiểm tra khả năng hoạt động của thiết bị khi nghiệm thu công trình
4.6 Thi công lắp tủ điện
Tủ điện là một phần quan trọng của hệ thống điện vì chúng bảo vệ các thiết bị điện và đảm bảo an toàn cho hệ thống. Tủ điện phải được lắp đặt đúng theo các tiêu chuẩn kỹ thuật để đáp ứng các yêu cầu kỹ thuật và an toàn.
Các bước sau đây được thực hiện để lắp tủ điện:
Bước 1: Lập kế hoạch cụ thể và tính toán thông số kỹ thuật
Bước 2: Vẽ sơ đồ tủ điện công nghiệp
Bước 3: Lắp ráp các thiết bị trong tủ
Bước 4: Sắp xếp các thiết bị trong tủ
Bước 5: Kiểm tra tủ
Bước 6: Kiểm tra và nghiệm thu việc thực hiện công trình

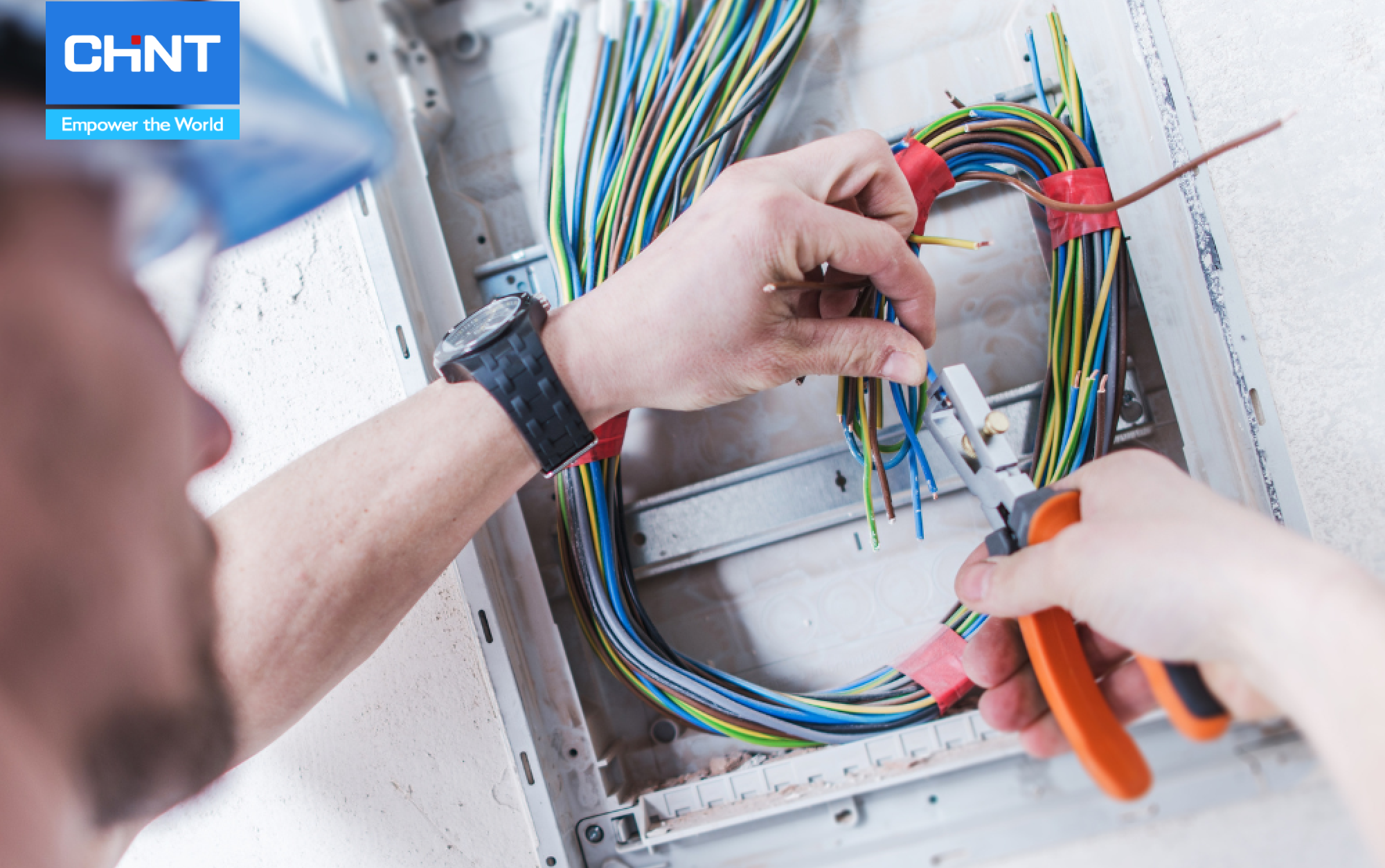

Kiểm tra trong khi nghiệm thu kết quả
4.7 Kiểm tra và nghiệm thu các hệ thống điện nhẹ
Bước 1: Xác minh hồ sơ thiết kế
Kiểm tra hồ sơ thiết kế hệ thống điện nhẹ, bao gồm:
- Bản vẽ thi công
- Sơ đồ mạch điện
- Bảng thống kê các thành phần và thiết bị
Bước 2: Thực hiện kiểm tra hiện trạng công trình
Kiểm tra hiện trạng công trình bao gồm:
- Vị trí lắp đặt thiết bị điện
- Hình dạng và kích thước của đường dây điện
- Tình trạng vật liệu và điện
Bước 3: Thực hiện đánh giá chất lượng thi công
Kiểm tra chất lượng thi công hệ thống điện nhẹ bao gồm:
- Kỹ thuật lắp đặt mối nối dây điện
- Cách đấu nối các thiết bị điện
Bước 4: Thực hiện kiểm tra vận hành
Kiểm tra việc hoạt động của hệ thống điện nhẹ, bao gồm:
- Đánh giá khả năng cung cấp điện cho các thiết bị điện
- Kiểm tra sức chịu đựng của hệ thống điện
Bước 5: Lập biên bản nghiệm thu để kiểm tra khả năng chống cháy và chống nổ của hệ thống điện
Lập biên bản nghiệm thu hệ thống điện nhẹ, bao gồm các thông tin sau:
- Kết quả kiểm tra và nghiệm thu
- Nghiệm thu có thể được thực hiện nếu hệ thống đáp ứng các yêu cầu.
Lập biên bản khi nghiệm thu giúp xác định xem hệ thống đáp ứng các yêu cầu hay chưa
5. Một số lời khuyên khi thi công hệ thống điện nhẹ
- Lựa chọn nhà thầu thi công uy tín: Nhà thầu thi công hệ thống điện nhẹ cần có kinh nghiệm, chuyên môn và uy tín để đảm bảo chất lượng công trình.
- Theo dõi quá trình thi công: Chủ đầu tư cần theo dõi quá trình thi công hệ thống điện nhẹ để đảm bảo công trình được thi công đúng kỹ thuật và đạt chất lượng.
Hệ thống điện nhẹ là cần thiết cho các công trình hiện đại. Để hệ thống điện nhẹ hoạt động hiệu quả, việc thi công phải được thực hiện đúng kỹ thuật. Đây là những điều cần biết khi xây dựng hệ thống điện nhẹ. Vui lòng liên hệ CHINT Việt Nam nếu doanh nghiệp cần tư vấn các sản phẩm thiết bị điện phù hợp cho hệ thống.
