Thiết kế và thi công điện không thể thiếu trong bất kỳ một dự án xây dựng nào, dù là trường học, văn phòng, công ty, nhà máy,… Bước này không chỉ đảm bảo an toàn điện trong quá trình sử dụng mà còn nâng cao tính thẩm mỹ cho tòa nhà.
Vậy thi công điện công trình theo quy trình như thế nào? Cần sử dụng những thiết bị điện nào tốt? Thông tin được giải đáp chi tiết trong bài viết sau đây!
Bài viết liên quan:
Thiết kế và thi công điện công trình là khâu quan trọng trong bất kỳ dự án xây dựng
1. Tìm hiểu hệ thống điện công trình
Trong một hệ thống điện công trình sẽ bao gồm nhiều hạng mục khác nhau, thường được chia thành hệ thống điện nặng và hệ thống điện nhẹ. Cụ thể:
Hệ thống điện nặng
Hệ thống điện nặng là hệ thống các thiết bị sử dụng nguồn điện lớn để cung cấp năng lượng cho các hoạt động trong sản xuất, chiếu sáng và bảo vệ chống sét. Đây là một hệ thống không thể thiếu trong các công trình gồm:
- Tủ điện động lực – Điều khiển
- Trạm biến áp – Tụ bù công suất
- TrunKing – Tray cable – Ladder cable
- ATS – Máy phát điện – UPS
- Máy bơm nước – Ống nước
- Dây điện – CB – Contactor
- Hệ thống chiếu sáng
- Hệ thống chống sét
Hệ thống trạm biến áp khi thi công điện công trình
Hệ thống điện nhẹ
- Hệ thống quản lý trong tòa nhà
- Hệ thống hạ tầng viễn thông trong tòa nhà
- Hệ thống camera an ninh CCTV
- Hệ thống truyền hình trung tâm CATV
- Hệ thống cáp điện thoại, cáp mạng máy tính.
- Hệ thống điện thoại gọi cửa – Đóng mở khóa sử dụng thẻ từ
- Hệ thống kiểm soát ra vào
- Hệ thống phát thanh công cộng

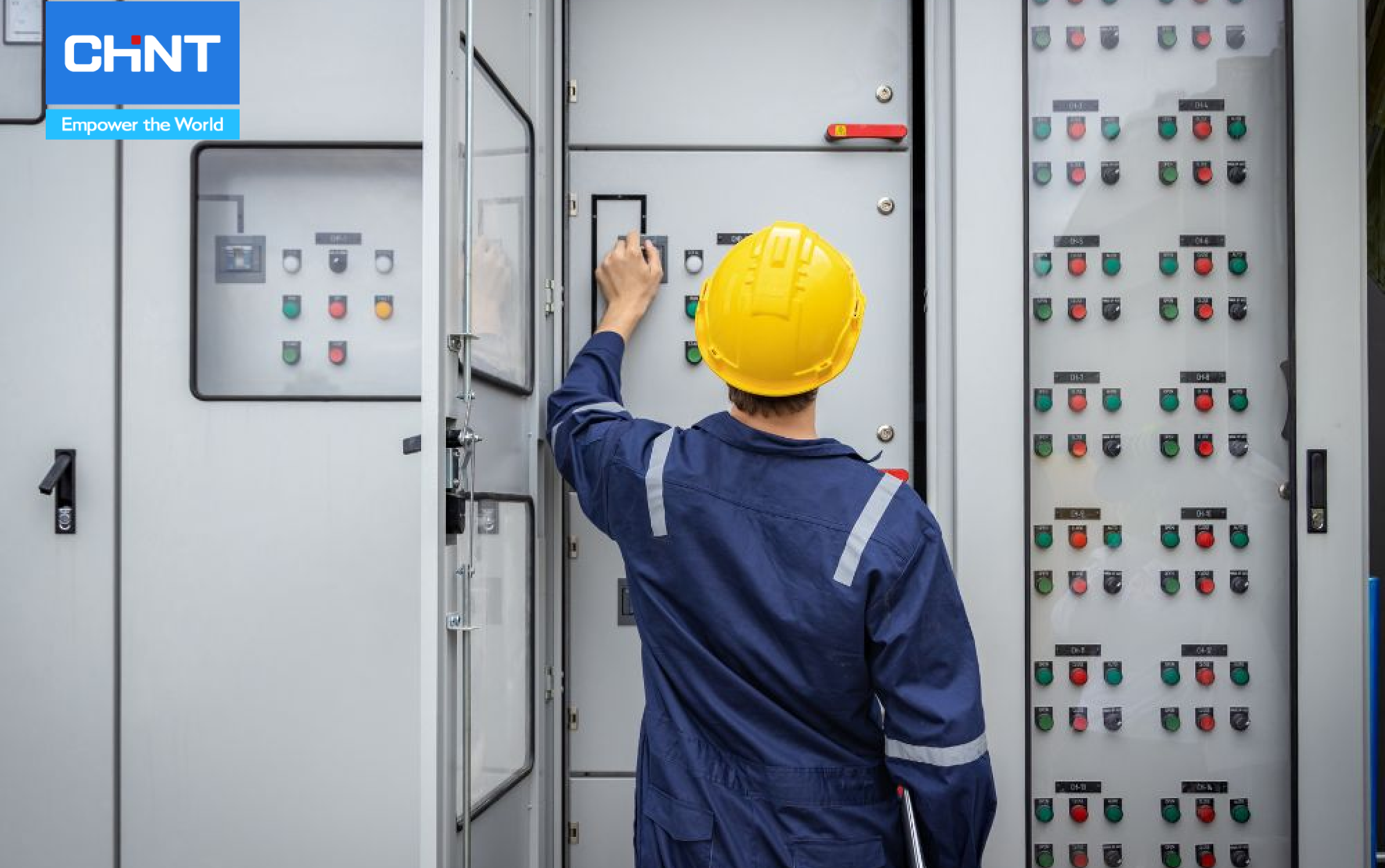

Hệ thống điện nhẹ khi thi công công trình điện
2. Quy trình thi công điện công trình đúng kỹ thuật
Để đảm bảo quá trình thi công công trình điện được thực hiện an toàn, đúng tiến độ và đảm bảo chất lượng cần tuân theo 7 bước quan trọng như sau:
2.1 Lắp đặt thi công điện âm tường
Lắp đặt và thi công điện âm tường được hiểu đơn giản là các bước thiết kế các đường dây điện chìm, đi bên trong tường hay dưới đất trong công trình. Từ đó giúp dây điện không bị lộ ra bên ngoài, gây mất thẩm mỹ và vướng víu, nguy hiểm cho người sinh hoạt, làm việc trong tòa nhà.
Để lắp đặt điện âm tường, trước tiên cần phải lựa chọn vị trí lắp đặt phù hợp dựa theo chiều cao, chiều rộng và chiều dài của hệ thống điện. Sau đó, sử dụng máy cắt để đánh dấu những vị trí. Tiến hành thiết kế hệ thống điện âm tường cho công trình và đóng lưới theo các vị trí đã đánh dấu.
Các bước thi công hệ thống điện âm tường bao gồm:
- Bước 1: Xác định vị trí phù hợp cho các thiết bị điện trong công trình.
- Bước 2: Lên bản vẽ sơ bộ cho đường đi của ống luồn dây điện.
- Bước 3: Tạo rãnh tường tại các vị trí đã xác định để đặt ống luồn dây vào.
- Bước 4: Tiến hành đưa dây điện theo đường ống đã được tạo rãnh.
- Bước 5: Luồn dây điện vào bên trong ống.
- Bước 6: Hoàn thành thi công lắp đặt hệ thống điện âm tường cho công trình.
Lắp đặt điện âm tường cho thi công điện công trình
2.2 Lắp đặt thi công hệ thống ống điện âm sàn bê tông
Tiếp đến, cần phải lắp đặt các hộp box trung gian để bảo vệ các đầu nối, kết nối, hoặc các thiết bị điện khác. Đầu tiên công nhân sẽ đánh dấu các vị trí cần lắp đặt hộp box trung gian bằng sơn trên sàn cốp pha.
Khi đã lắp đặt được 1 lớp thép, tiến hành đặt các hộp box trung gian vào các vị trí đã đánh dấu. Sử dụng ống điện để kết nối các hộp box với nhau, tạo ra hệ thống đường dẫn ống dây điện nguồn cho các thiết bị.
Cuối cùng là nghiệm thu hệ thống đường ống và các hộp box, rồi đổ bê tông cho sàn. Trong quá trình này, phải luôn đảm bảo có người trực để kịp thời xử lý những sự cố như bể ống, dẹp ống hay mất liên kết.
2.3 Lắp đặt thi công hệ thống máng cáp
Mạng cáp là hệ thống giúp đưa dẫn các đường cáp mạng, cáp điện cho công trình. Để lắp đặt, công nhân cần phải xác định độ cao và vị trí lắp đặt giá đỡ mạng cáp phù hợp. Tại các vị trí xuống tủ nên sử dụng co máng cáp xuống hoặc co máng cáp lên, không cắt máng thủ công để ghép tại các vị trí rẽ ngã 3 và ngã 4 của hệ thống máng.
Thay vào đó, sử dụng các phụ kiện như tê, co, chữ thập,… được chế tạo tại xưởng để tránh tình trạng trầy xước cho cáp điện trong máng cáp. Máng cáp được liên kết với hệ thống tiếp đất thông qua cáp đồng được bọc PVC hoặc thanh đồng, tạo nên một hệ thống tiếp đất an toàn cho tuyến cáp.
2.4 Lắp đặt thi công hệ thống dây dẫn điện
Khi đã hoàn thành thi công mạng cáp, công nhân tiến hành thông ống điện và kéo dây. Dây điện cần phải được đánh dấu theo màu hoặc theo pha. Trước khi kéo dây, cần phải sử dụng dây nilon để luồn vào trong ống điện.
Lắp đặt hệ thống dây dẫn điện cho công trình
2.5 Kiểm tra dây điện và lắp điện
Ở bước này cần phải kiểm tra xem dây điện đã được thông mạch chưa, có bị chạm chập trong quá trình kéo dây không cũng như kiểm tra độ rò rỉ dòng điện, độ cách điện giữa các dây dẫn. Nếu dây dẫn điện đã được kiểm tra và xác định an toàn thì mới tiến hành lắp đặt thiết bị.
Sau khi hoàn tất lắp đặt thiết bị thì kiểm tra vận hành thử. Sử dụng kẹp đo dòng để xác định dòng của từng pha và điều chỉnh lại sao cho đảm bảo cân bằng pha trong hệ thống.
2.6 Thiết kế tủ điện
Tủ điện là nơi chứa các thiết bị bảo vệ điện, giúp kiểm tra và xử lý dễ dàng khi có sự cố xảy ra. Cần phải đảm bảo rằng độ cách điện của vỏ tủ điện được an toàn. Cuối cùng là sử dụng đầu cáp ra vào của tủ để kết nối tủ điện với hệ thống điện công trình.
2.7 Kiểm tra và nghiệm thu
Sử dụng đồng hồ đo điện trở cách điện để kiểm tra thông mạch tất cả các dây dẫn để đảm bảo an toàn trong quá trình sử dụng công trình.
Kiểm tra và nghiệm thu hệ thống thi công điện công trình
3. Thiết bị điện an toàn cần có trong thi công điện công trình
CHINT là thương hiệu toàn cầu chuyên cung cấp giải pháp năng lượng thông minh tại hơn 140 quốc gia. Sản phẩm của CHINT không chỉ có độ bền tốt, hiệu năng cao, mà còn đáp ứng tiêu chuẩn “Carbon Footprint”, giúp giảm thiểu tác động đối với môi trường. Dưới đây là những thiết bị điện an toàn cần có của CHINT khi thi công điện nước công trình:
3.1 Cầu dao tự động dạng khối (MCCB)
Cầu dao tự động dạng khối là thiết bị được thiết kế để tự động mở và đóng các mạch điện từ 1 pha, 2 pha đến 3 pha khi xảy ra sự cố. MCCB CHINT sử dụng công nghệ cắt điện tử tiên tiến trên thế giới, giúp quản lý chính xác những lỗi phát sinh trong hệ thống điện. Sản phẩm cũng được cam kết hoạt động với hiệu năng và độ tin cậy cao.
MCCB của CHINT quản lý chính xác những lỗi phát sinh trong hệ thống điện
(Nguồn: CHINT Việt Nam)
3.2 Máy cắt không khí (ACB)
Máy cắt không khí ACB là thiết bị không thể thiếu khi làm điện công trình, với tác dụng bảo vệ mạch điện khi có các sự cố quá tải hay ngắn mạch. ACB CHINT sử dụng cảm biến nhiệt thời gian thực, giúp giám sát liên tục và nhận biết sự cố với độ chính xác cao.
Máy cắt không khí ACB của CHINT nhận biết sự cố với tính xác rất cao
(Nguồn: CHINT Việt Nam)
3.3 Thiết bị điều khiển và bảo vệ động cơ
Thiết bị điều khiển và bảo vệ động cơ của CHINT có khả năng chịu đựng được điện áp định mức 70 – 120% và chống chịu tốt với biển đối định áp. Sản phẩm cũng đảm bảo chất lượng cao, hoạt động ổn định và bền bỉ.
Thiết bị điều khiển và bảo vệ động cơ của CHINT chống chịu tốt với biển đổi định áp
(Nguồn: CHINT Việt Nam)
3.4 Thiết bị gắn trên thanh Rail
Đây cũng là thiết bị cần có trong thi công lắp đặt công trình điện. Thiết bị gắn trên thanh Rail của CHINT giúp bảo vệ dòng rò lên đến 10mA, đảm bảo an toàn và ngăn ngừa nguy hiểm đến với người sinh hoạt, làm việc trong tòa nhà.
Thiết bị gắn thanh Rail bảo vệ dòng rò lên đến 10mA
(Nguồn: CHINT Việt Nam)
Trên đây, CHINT đã cung cấp chi tiết các bước về quy trình thi công điện công trình. Ngoài ra, trong quá trình lắp đặt điện cho công trình, việc sử dụng các thiết bị điện an toàn là không thể thiếu. Sử dụng thiết bị CHINT, doanh nghiệp sẽ hoàn toàn yên tâm với chất lượng, hiệu suất của sản phẩm, giúp phục vụ đa dạng nhu cầu doanh nghiệp. Liên hệ để được tư vấn chi tiết.
Bài viết và hình ảnh được tổng hợp bởi CHINT Việt Nam.
---------------------------------
